حديد الهناجر: 8 نقاط لفهم الأنواع والمقاسات قبل اختيار الهيكل

جدول المحتويات

حين يسأل صاحب مشروع عن «حديد الهناجر» فهو يسأل غالبًا أحد سؤالين: ما أنواع الحديد التي يُبنى منها الهنجر؟ وما المقاس المناسب لهنجري؟ والسؤال الأول له جواب واضح يمكن شرحه، أما الثاني فجوابه الصادق يبدأ بجملة يتجاهلها كثير من العروض: مقاس الحديد لا يُختار من جدول عام؛ بل ينتج عن التصميم الإنشائي ومتطلبات المشروع.

ولهذا لن تجد في هذا الدليل رقمًا لمقاس عمود أو جسر، ولا سماكة صاج، ولا وزن حديد للمتر. أي رقم من هذا النوع خارج تصميم مشروعك المحدد قد يكون أصغر من الحاجة فيعرّض المبنى للخطر، أو أكبر منها فيرفع التكلفة دون فائدة. ما ستجده بدلًا من ذلك هو ما يحتاجه صاحب المشروع فعلًا: ما هي عناصر الحديد في الهنجر، وما وظيفة كل عنصر، وما أشكال القطاعات المستخدمة، وما العوامل التي تحدد المقاس، وكيف تقرأ مواصفة الحديد في عرض السعر وتقارن بين عرضين.

نرتّب ذلك في ثماني نقاط، من التمييز بين العناصر الرئيسية والثانوية، إلى أشكال القطاعات، ثم الأعمدة والجسور والمدادات والتربيط، ثم العوامل التي تحدد المقاسات، وأخيرًا المواصفة والحماية والجودة. وبعد النقاط الثماني نتناول سؤال السعر باختصار، والأخطاء الشائعة، وما تطلبه قبل التعاقد.

وهذا الدليل يركّز على الحديد نفسه: العناصر والقطاعات والمواصفة. أما قرارات التصميم الكبرى — البحر والارتفاع ونوع الإطار وتباعد الإطارات والأحمال — فهي موضوع دليل مستقل: تصميم الهناجر الحديدية: البحر والارتفاع والهيكل. ولمن يريد تعريف الهنجر ومكوّناته من البداية، فالمدخل هو دليل الهناجر في السعودية.

عناصر حديد الهنجر في نظرة واحدة

قبل النقاط الثماني، هذا جدول يلخّص العناصر الحديدية الأساسية في الهنجر، ووظيفة كل منها، وما الذي يؤثر في اختياره. لاحظ أن العمود الأخير لا يذكر مقاسات، بل عوامل:

العنصر	وظيفته	ما الذي يؤثر في اختياره؟
الأعمدة	تنقل أحمال السقف والجدران والرياح إلى الأساسات	الارتفاع، والبحر، والأحمال، وتباعد الإطارات، والفتحات، ونوع ارتكاز القاعدة
الجسور والرافترات	تحمل السقف وتنقل أحماله إلى الأعمدة ضمن الإطار	البحر، وميل السقف، والأحمال، ونوع الإطار، والأحمال المعلّقة
المدادات (البورلين)	تحمل ألواح السقف وتنقل أحمالها إلى الجسور	نوع الكسوة، والأحمال، وتباعد الإطارات، ومتطلبات التقييد
المدادات الجدارية	تحمل ألواح الجدران وتنقل ضغط الرياح إلى الأعمدة	نوع الكسوة، والرياح، والفتحات، وارتفاع الجدار
عناصر التربيط	تمنح الهيكل ثباته أمام القوى الأفقية في الاتجاه الطولي	الرياح، والرافعات إن وُجدت، وطول المبنى، ومواقع الفتحات
الوصلات	تربط العناصر ببعضها وتنقل القوى بينها	نوع الإطار، والقوى المنقولة، وطريقة التصنيع والتركيب
الحماية من التآكل	تحمي الحديد من الصدأ طوال عمر المبنى	بيئة الموقع، والقرب من البحر، والاستخدام الداخلي، ومتطلبات الصيانة

هذه العناصر لا تُختار منفصلة. تغيير أحدها — كزيادة تباعد الإطارات — يغيّر الأحمال على المدادات، ومعها مقاس الجسور، وربما الأعمدة والأساسات. ولهذا فإن السؤال «ما مقاس الجسر؟» لا معنى له دون السؤال «ضمن أي إطار، وبأي تباعد، وتحت أي أحمال؟».

النقطة 1: الفرق بين العناصر الرئيسية والثانوية في هنجر الحديد

أول ما يساعدك على فهم أي مخطط أو عرض سعر هو التمييز بين مجموعتين من الحديد في الهنجر: الهيكل الرئيسي والهيكل الثانوي. الهيكل الرئيسي هو الإطارات التي تحمل المبنى: الأعمدة والجسور أو الرافترات المرتبطة بها. والهيكل الثانوي هو العناصر الأخف التي تمتد بين الإطارات وتحمل الكسوة: المدادات في السقف، والمدادات الجدارية في الجوانب، وعناصر الحافة، وما شابهها.

وبحسب شرح الإطارات البوابية على موقع Steel Construction Info التابع لمعهد الإنشاءات الفولاذية البريطاني، يتكوّن الإطار من أعمدة ورافترات تربطها وصلات مقاوِمة للعزم، وتأتي مقاومة المبنى للأحمال الرأسية والأفقية في مستوى الإطار من صلابة هذه الوصلات. أما المدادات والعناصر الجدارية فتحمل الكسوة، وتساعد أيضًا في تقييد الإطار الرئيسي ومنع انبعاج أجزائه.

ولماذا يهم هذا التمييز لصاحب المشروع؟ لأن المجموعتين تختلفان في طريقة التصنيع، وفي نوع الحديد، وفي طريقة الحماية من التآكل، وفي طريقة التسعير أحيانًا. الهيكل الرئيسي يُصنع غالبًا من قطاعات ثقيلة مدرفلة أو ملحومة، والهيكل الثانوي يُصنع غالبًا من قطاعات خفيفة مشكّلة على البارد. وعرض السعر الذي يذكر «وزن الحديد» دون أن يفصل بين الرئيسي والثانوي يخفي معلومات مهمة عن المواصفة.

وهناك مجموعة ثالثة تُنسى كثيرًا: عناصر التربيط والوصلات. هي ليست جزءًا من الإطار ولا من الكسوة، لكنها ما يجعل الهيكل كله يعمل كمنظومة واحدة. وسنعود إليها في النقطة السادسة.

كيف تظهر هذه المجموعات في المخططات؟

في مخططات الهيكل يظهر الهيكل الرئيسي عادةً في مقاطع عرضية للإطار، ويظهر الهيكل الثانوي في مساقط السقف والجدران مع تباعده ومواقعه، وتظهر عناصر التربيط في مساقط خاصة بالخلايا المربوطة. وإن لم تكن مهندسًا فلا تحتاج إلى قراءة كل تفصيلة، بل يكفي أن تتأكد أن المخططات تغطي المجموعات الثلاث، وأن العرض يذكر كلًا منها صراحة.

النقطة 2: أشكال القطاعات الحديدية المستخدمة في الهناجر

حين يقول المقاول «حديد الهنجر» فهو يقصد في الحقيقة عائلات مختلفة من المنتجات الحديدية، لكل منها طريقة تصنيع وأماكن استخدام. وبحسب دليل منتجات الحديد الإنشائي على Steel Construction Info، يمكن تقسيم ما يُستخدم في المباني الحديدية إلى عائلات رئيسية:

القطاعات المدرفلة على الساخن

هي القطاعات القياسية التي تُنتج في مصانع الدرفلة بأشكال ثابتة: قطاعات على شكل حرف I أو H، والقنوات على شكل حرف U أو C، والزوايا. تتميّز بأنها جاهزة بمقاسات قياسية معروفة الخواص، فيختار المصمم من بينها ما يحقق متطلبات العنصر. وتُستخدم غالبًا في الأعمدة والجسور ذات المقطع الثابت.

القطاعات المجمّعة أو الملحومة

حين لا تكفي القطاعات القياسية، أو حين يكون من الأوفر تشكيل عنصر بحسب الحاجة، يُصنّع القطاع من ألواح تُقص وتُلحم: شفتان تُلحمان على جسد. ويذكر الدليل نفسه أن هذه القطاعات تُستخدم حيث لا تكفي القطاعات المدرفلة القياسية. ومن هذا النوع ما يُعرف في المباني مسبقة الهندسة بالعناصر متغيرة المقطع، حيث يتغير عمق العنصر على طوله بحسب توزيع القوى، فيكون أعمق حيث تكون القوى أكبر.

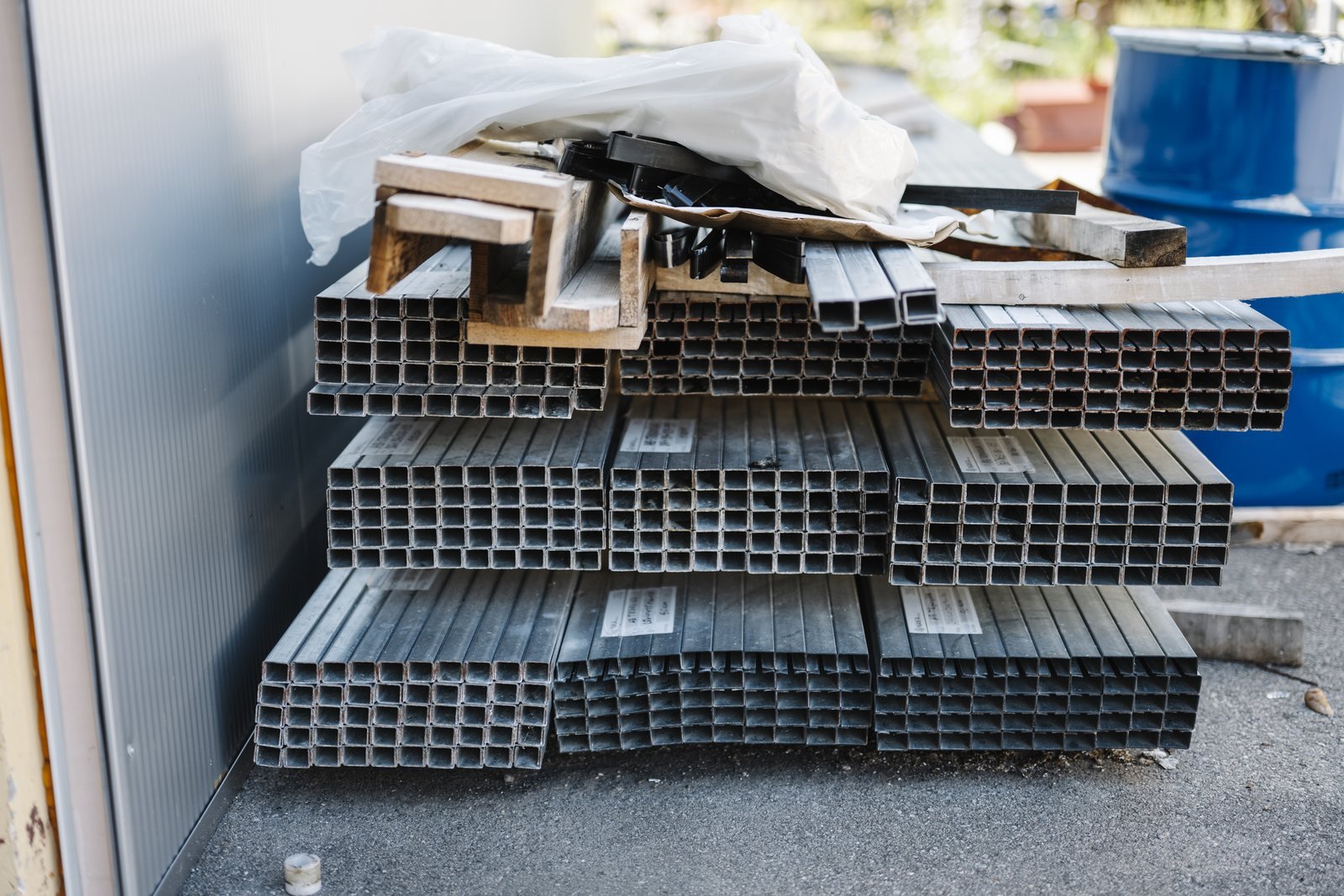

القطاعات المجوّفة

قطاعات أنبوبية دائرية أو مربعة أو مستطيلة، تُستخدم أحيانًا في الأعمدة أو الجمالونات أو عناصر التربيط أو الأجزاء الظاهرة. ويحذّر الدليل من أن استبدال القطاعات المجوّفة المنتَجة على الساخن بنظيرتها المشكّلة على البارد لا يصح دون مراجعة أثر ذلك على التصميم أولًا، لأن خواصهما ليست متطابقة.

القطاعات المشكّلة على البارد

قطاعات خفيفة تُشكَّل من شرائط حديد مجلفن رقيقة بآلات تشكيل متتابعة، وتأخذ أشكالًا مثل Z وC. وهي العائلة المعتادة للمدادات والعناصر الجدارية، ويُصنع منها أيضًا الصاج المضلّع للكسوة. وسنفصّل دورها في النقطة الخامسة.

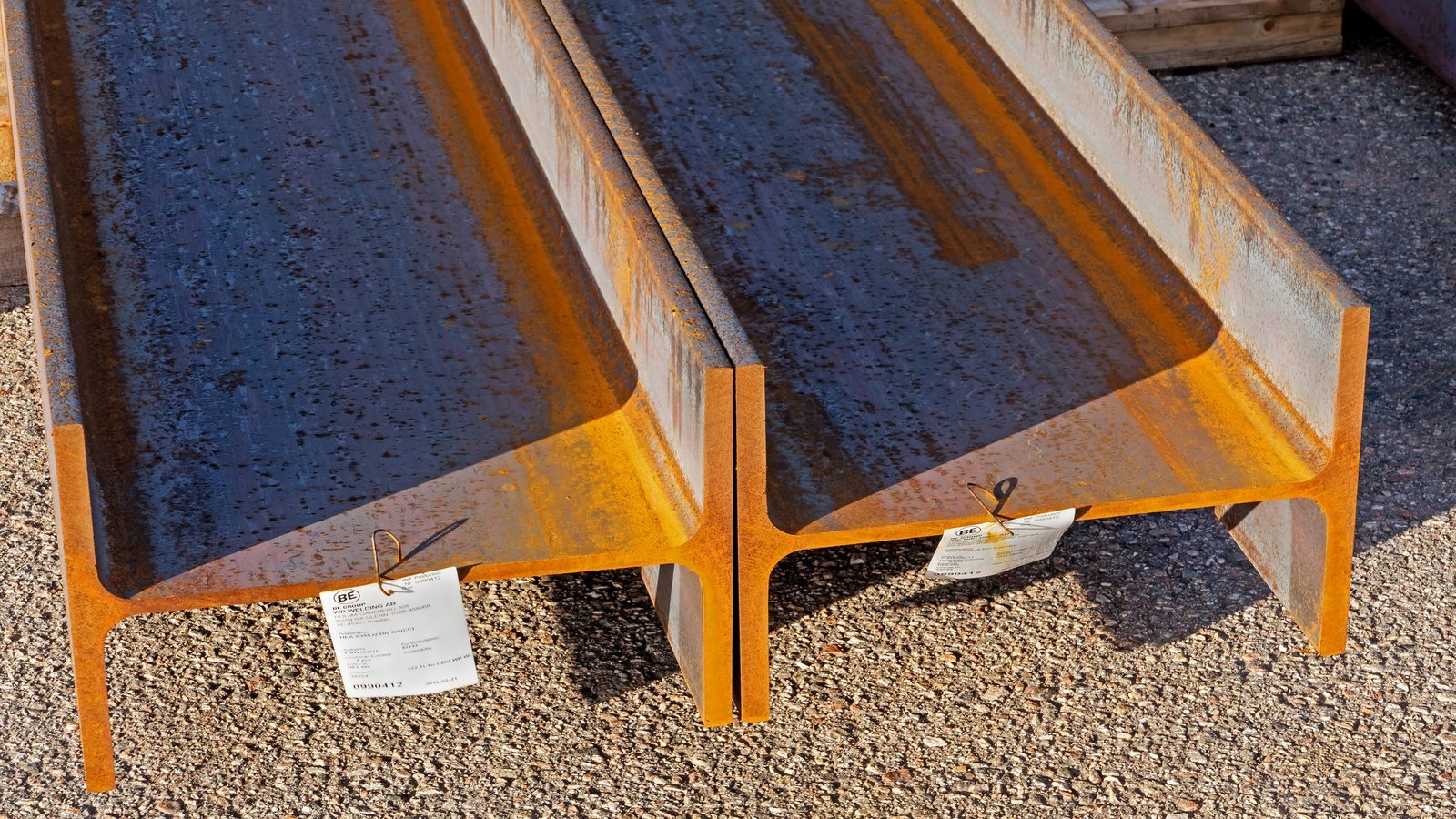

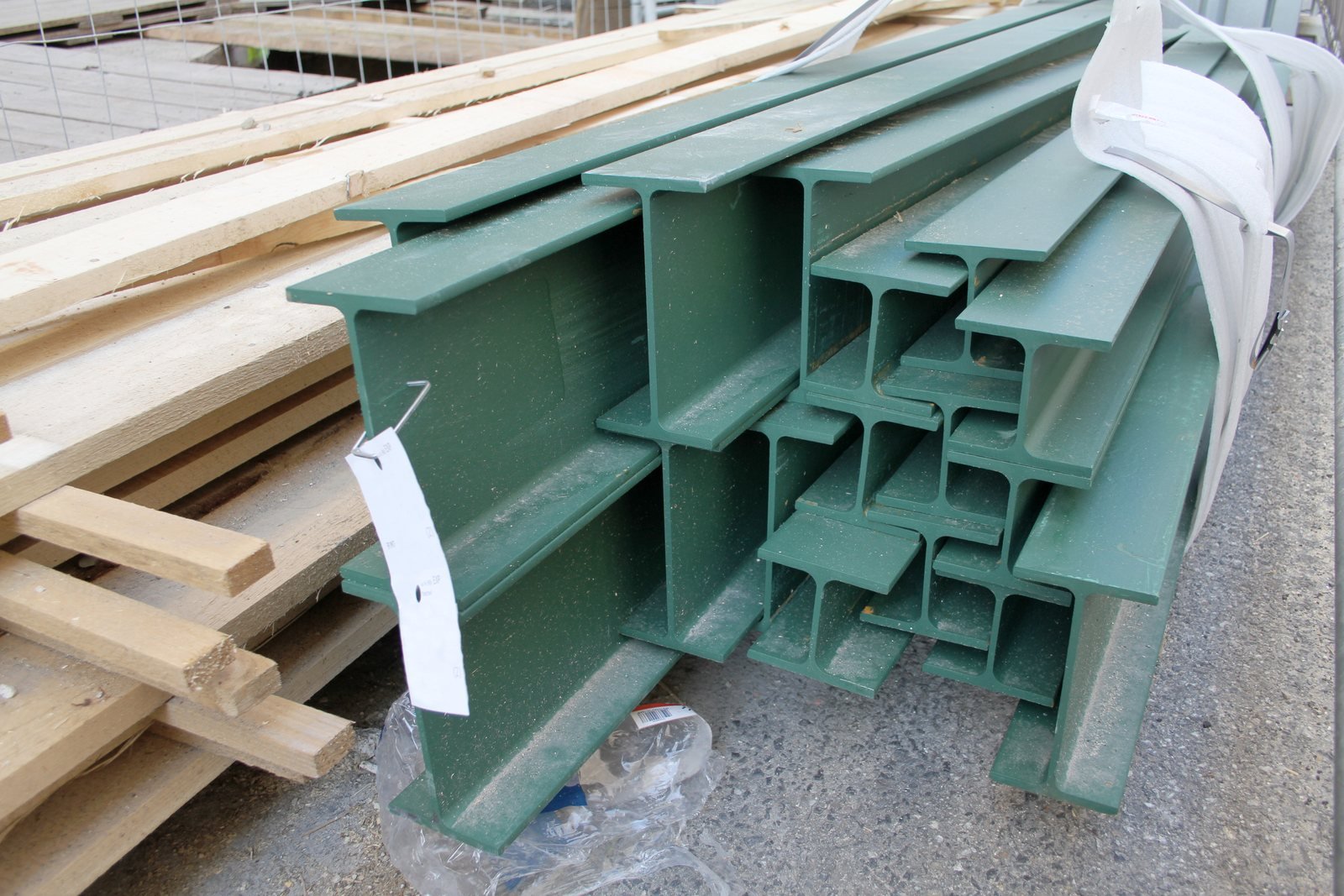

الصور السابقة لعائلات مختلفة من القطاعات: قطاعات مدرفلة بمقطع I موضوعة على الأرض بانتظار التصنيع، وقطاعات I مطلية مكدّسة، ثم قطاعات مجوّفة مربعة ومستطيلة. والمهم هنا ليس أن تحفظ أسماء القطاعات، بل أن تعرف أن المشروع الواحد يجمع غالبًا أكثر من عائلة، وأن كل عائلة لها مواصفة وطريقة حماية مختلفة.

ولا يعني ذلك أن كل هنجر يستخدم كل هذه العائلات. هنجر صغير قد يُبنى من قطاعات مدرفلة ومدادات مشكّلة على البارد فقط، وهنجر مسبق الهندسة قد يعتمد على عناصر ملحومة متغيرة المقطع، وهنجر بجمالونات قد يستخدم الزوايا أو القطاعات المجوّفة. واختيار العائلة قرار تصميم مرتبط بنوع الإطار، وهو مشروح في قسم «نوع الهيكل» في دليل تصميم الهناجر الحديدية.

النقطة 3: أعمدة الهناجر: ما الذي يحدد شكل ومقاس العمود؟

العمود هو العنصر الذي ينقل كل ما فوقه إلى الأساسات: وزن السقف والكسوة، وأي أحمال معلّقة، وضغط الرياح على الجدران والسقف. ولهذا فإن مقاسه لا يتحدد بارتفاعه وحده، بل بمجموعة عوامل تعمل معًا:

• الارتفاع: العمود الأطول أكثر عرضة للانبعاج، ويتعرض لعزم أكبر من الرياح على الجدار.
• البحر: كلما اتسع البحر زادت الأحمال التي يحملها الإطار، وزاد ما ينقله العمود.
• تباعد الإطارات: التباعد الأكبر يعني أن كل عمود يحمل مساحة أكبر من السقف والجدار.
• الأحمال الخاصة: الرافعات العلوية، والمعدات المعلّقة، والطابق الإضافي إن وُجد.
• الفتحات: البوابة الكبيرة تُزيح العمود من مكانه أو تحمّل الأعمدة المجاورة أحمالًا إضافية.
• نوع ارتكاز القاعدة: هل صُمّم العمود على أنه مرتكز ارتكازًا بسيطًا عند القاعدة أم مثبّت تثبيتًا يقاوم الدوران؟

والنقطة الأخيرة تستحق التوقف. يذكر شرح الإطارات البوابية على Steel Construction Info أن القواعد المرتكزة ارتكازًا بسيطًا هي المستخدمة في معظم الحالات، لأن القاعدة المثبّتة تجعل الأساس نفسه يقاوم العزم، وهذا يرفع تكلفة الأساسات بشكل ملحوظ. أي أن قرار القاعدة يؤثر في العمود والأساس معًا، وهو ما نشرحه في دليل قواعد الهناجر الحديدية والعوامل التي تحدد تصميم الأساسات.

وشكل العمود يتبع نوع الإطار: في الإطارات متغيرة المقطع يكون العمود غالبًا أضيق عند القاعدة وأعمق عند الكتف حيث يلتقي بالجسر، وفي الإطارات بالقطاعات المدرفلة يكون مقطعه ثابتًا على طوله. وكلاهما صحيح إذا كان التصميم يحقق متطلبات المشروع.

ولهذا فإن السؤال الصحيح ليس «ما مقاس العمود المناسب لهنجر بطول كذا؟» بل «هل صُمّم العمود لهذا الارتفاع وهذا البحر وهذه الأحمال وهذه الفتحات تحديدًا؟». وأثر الارتفاع والبحر على الهيكل مشروح بالتفصيل في تصميم الهناجر الحديدية.

النقطة 4: الجسور والرافترات والإطارات الرئيسية

في الهنجر، الجسر الذي يحمل السقف يُسمّى غالبًا الرافتر حين يكون مائلًا مع ميل السقف. ومع الأعمدة يكوّن الرافتر الإطار الرئيسي الذي يتكرر على طول المبنى. ووظيفة الرافتر حمل السقف ونقل أحماله إلى الأعمدة، لكن طريقة ارتباطه بها هي ما يحدد سلوك الإطار كله.

في الإطار البوابي يرتبط الرافتر بالعمود بوصلة مقاوِمة للعزم، فيعمل العمود والرافتر معًا كإطار واحد. ويوضح شرح Steel Construction Info أن الرافتر يُعمَّق غالبًا قرب الكتف — فيما يُعرف بالتقوية أو «الهانش» — لأن العزم هناك أكبر منه في وسط البحر. ولهذا ترى في كثير من الهناجر جزءًا أعمق من الجسر عند التقائه بالعمود.

وفي الجمالون يُستبدل الجسر الممتلئ بعناصر أصغر مثلثة الترتيب تعمل بالشد والضغط. وكل من الخيارين له مكانه، والمقارنة بين الجمالون المشبّك والإطار متغير المقطع والقطاعات الثابتة مشروحة في قسم «نوع الهيكل» في دليل التصميم، ولن نكررها هنا.

والفيديو التالي من القناة الرسمية لجمعية مصنّعي المباني المعدنية (MBMA)، ويعرّف بمسمّيات عناصر المبنى المعدني: الأعمدة والرافترات والمدادات والتربيط وغيرها، وهي المسمّيات نفسها التي ستقابلها في المخططات والعروض:

ومعرفة هذه المسمّيات تجعل قراءة عرض السعر أسهل: حين تعرف ما المقصود بالرافتر والمدادة وعنصر الحافة، تستطيع أن تسأل عن كل منها بالاسم، وأن تلاحظ إن غاب أحدها عن العرض.

وما يحدد مقاس الرافتر هو نفسه تقريبًا ما يحدد مقاس العمود: البحر، وميل السقف، وتباعد الإطارات، والأحمال على السقف من كسوة وعزل ومعدات معلّقة، ونوع الإطار، وما إذا كان هناك عمود وسطي يقسم البحر. ولا يوجد «جسر قياسي» يصلح لكل هنجر بالمساحة نفسها، لأن هنجرين بالمساحة نفسها قد يختلفان في البحر والارتفاع والتباعد.

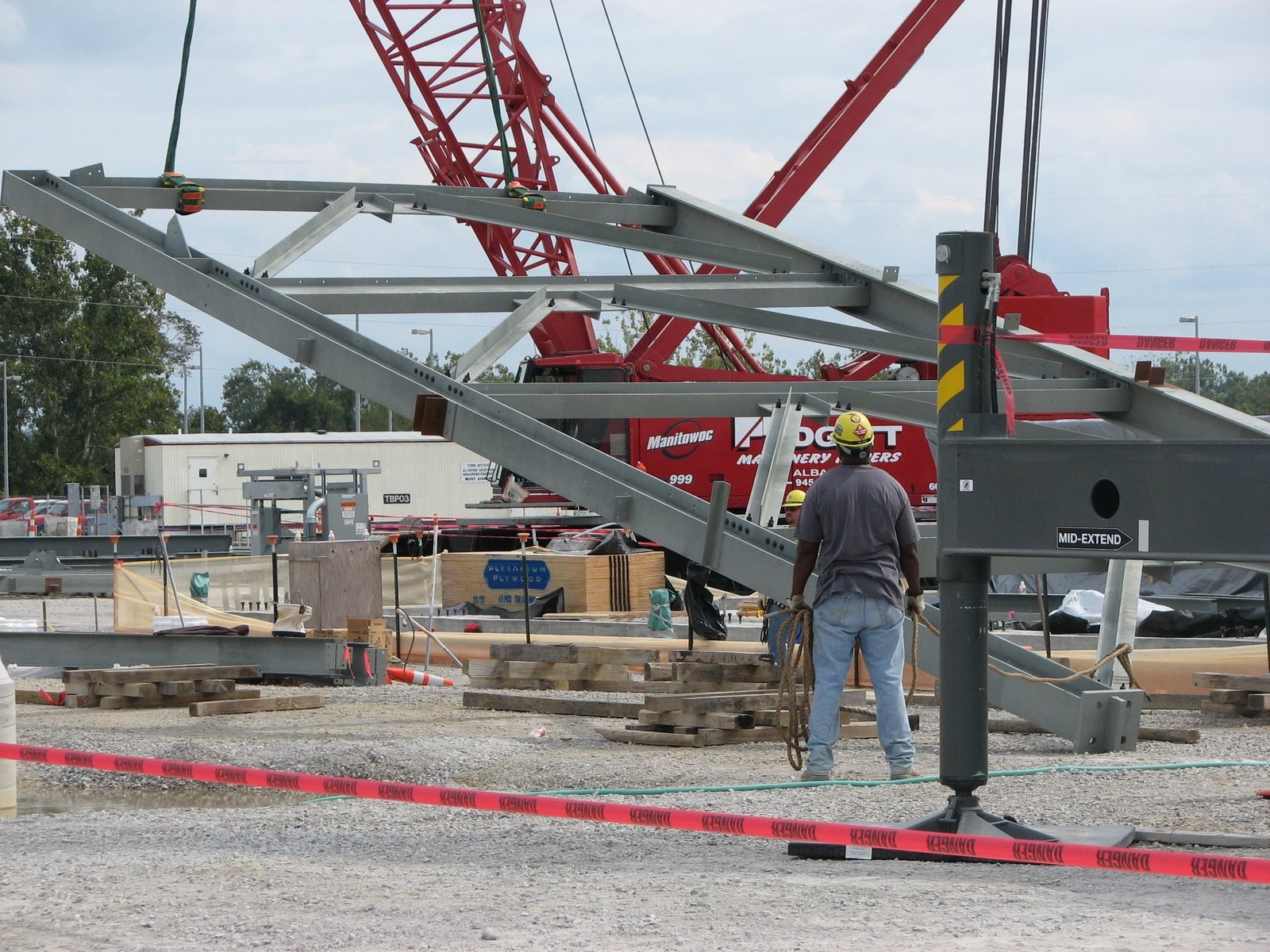

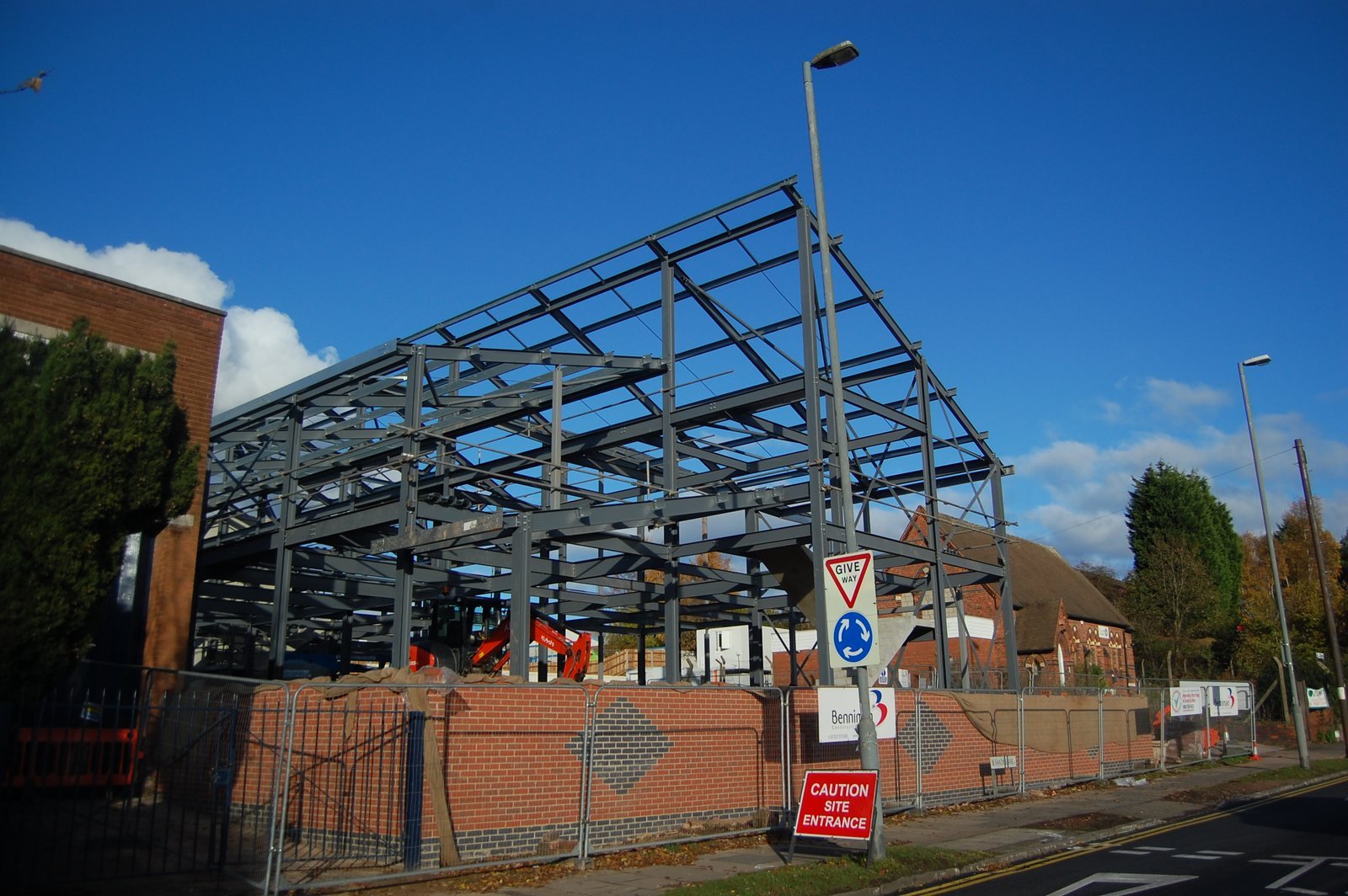

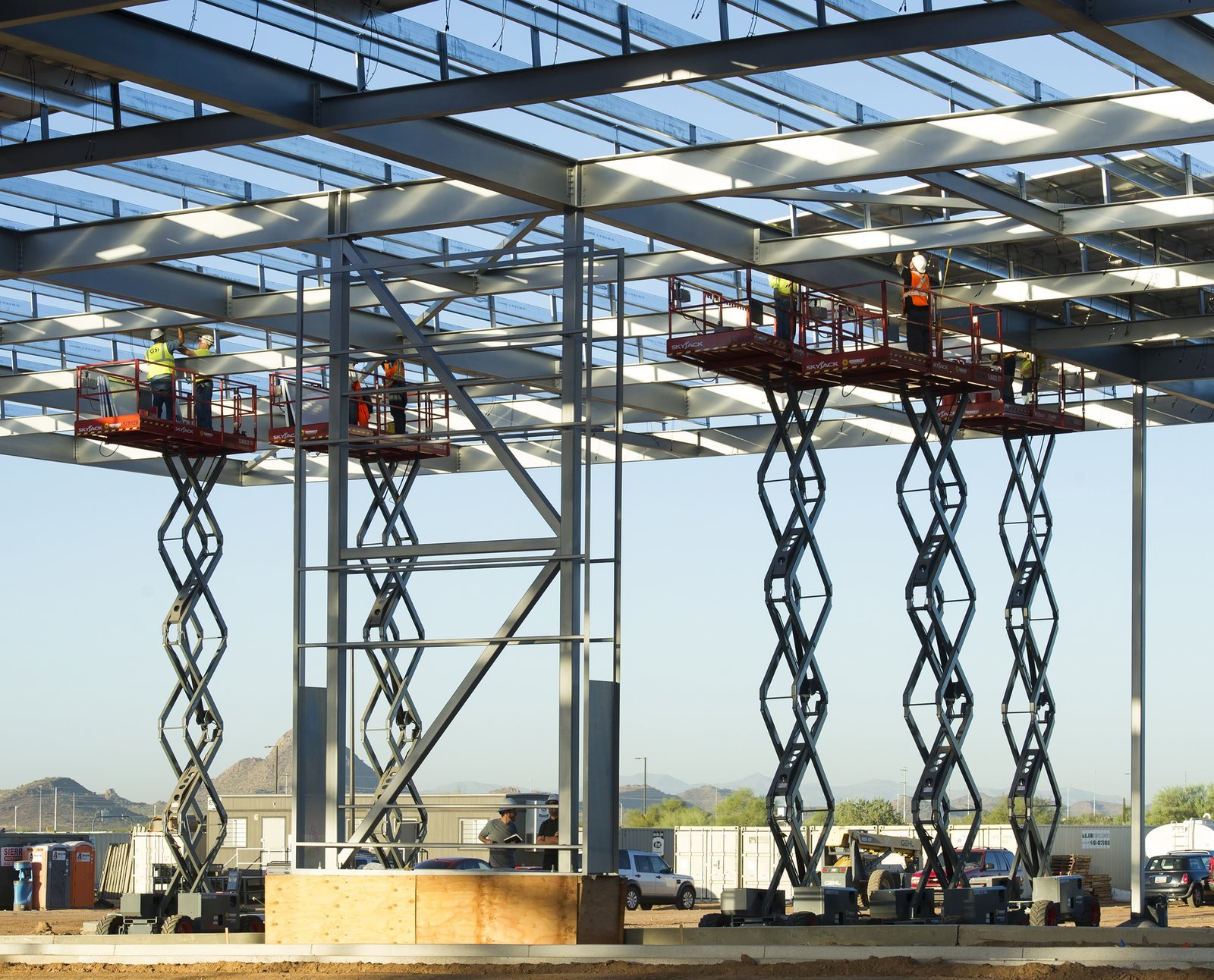

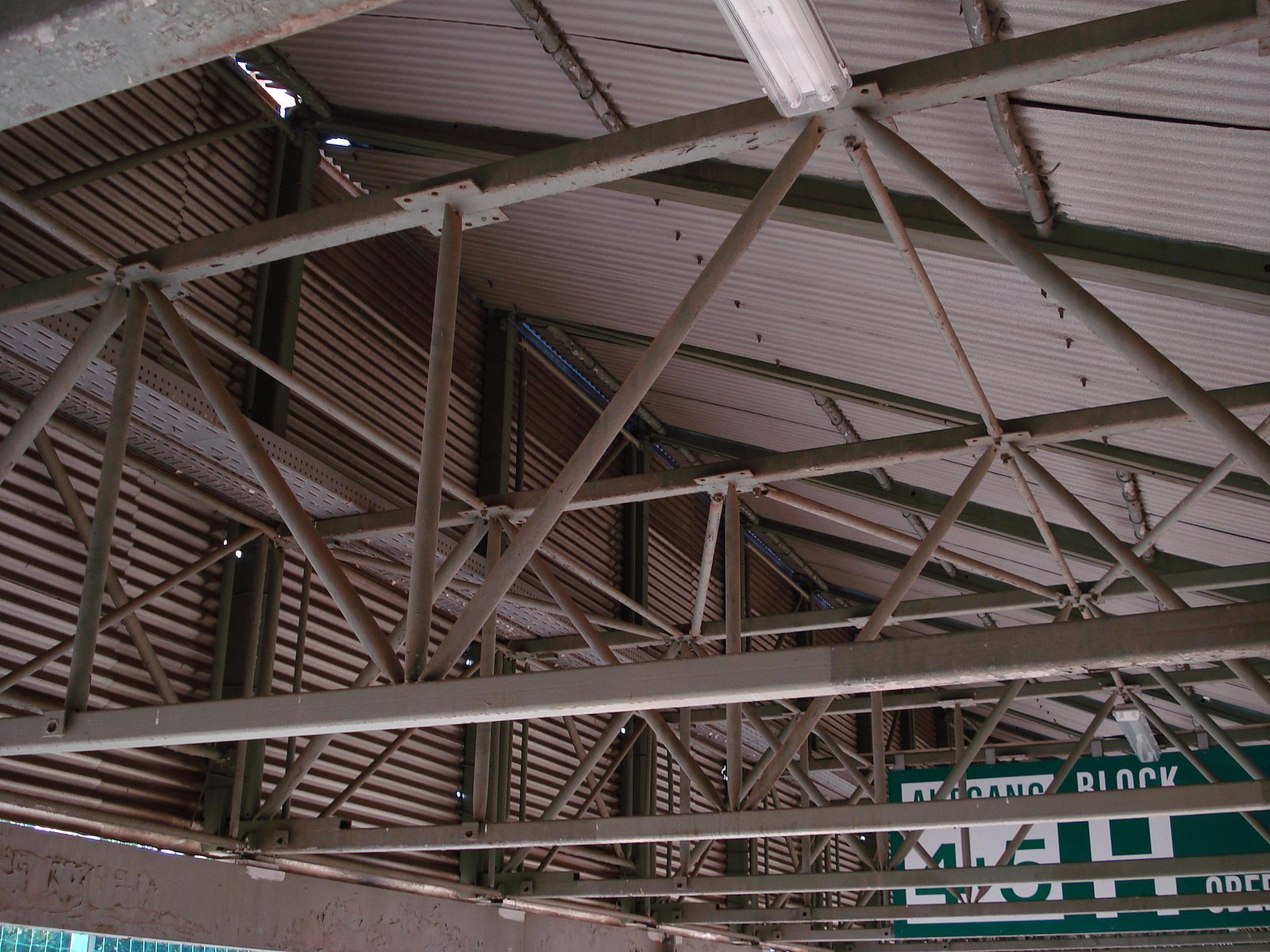

والصور التالية لعناصر رئيسية في مراحل مختلفة: جمالون حديدي يُرفع بالرافعة إلى مكانه، وعمال يجهّزون عنصرًا حديديًا قبل رفعه، ثم سقف قائم على جمالونات تعلوها المدادات وألواح الكسوة.

لاحظ في الصورة الأخيرة كيف يتكرر العنصر الرئيسي بانتظام، وكيف تمتد المدادات فوقه لتحمل الكسوة. هذا التكرار هو ما يجعل التصنيع في الورشة فعالًا، وهو أيضًا ما يجعل أي خطأ في تصميم إطار واحد يتكرر في المبنى كله.

النقطة 5: المدادات والعناصر الثانوية

المدادات — أو البورلين كما تُسمّى في السوق — هي العناصر التي تمتد بين الرافترات في السقف وتُثبَّت عليها ألواح الكسوة. ونظيرتها في الجدران هي المدادات الجدارية التي تمتد بين الأعمدة وتحمل ألواح الجدران. وهناك عناصر ثانوية أخرى مثل عنصر الحافة عند التقاء السقف بالجدار، وقضبان أو عناصر منع الترهّل التي تربط المدادات ببعضها.

وبحسب قسم الغلاف والعناصر الثانوية على Steel Construction Info، تُصنع المدادات والعناصر الجدارية عادةً من حديد مجلفن خفيف مشكّل على البارد. ويذكر شرح شركة Ceco Building Systems للهيكل الثانوي أن المدادات والعناصر الجدارية في المباني المعدنية تُشكَّل غالبًا بمقطع على شكل حرف Z، وأن تباعدها في السقف والجدران يتحدد بحسب الأحمال الخاصة بكل مبنى.

ودور المدادات أكبر من مجرد حمل الألواح. فهي تنقل أحمال السقف إلى الإطارات، وتساعد أيضًا في تقييد الرافترات والأعمدة ومنع انبعاج أجزائها المضغوطة. ويوضح شرح Steel Construction Info أن المدادات المثبّتة على الشفة العليا للرافتر تقيّدها، وأن العناصر الجدارية المستمرة وحدها هي التي توفر هذا التقييد للأعمدة. ولهذا فإن تقليص المدادات أو تغيير تباعدها «لتوفير الحديد» قد يمس استقرار الهيكل الرئيسي نفسه.

والفيديو التالي من القناة الرسمية لجمعية مصنّعي المباني المعدنية (MBMA)، ضمن سلسلة تعرّف بأدوار العاملين في الصناعة، ويعرض عمل مشغّل آلة التشكيل التي تُنتج القطاعات الخفيفة مثل المدادات من لفائف الحديد:

الفكرة التي يوضحها الفيديو أن العنصر الثانوي يُنتج بعملية تشكيل متتابعة من شريط حديد مسطح، وأن دقة هذه العملية وجودة الحديد والطبقة الواقية هي ما يحدد جودة المدادة قبل أن تصل إلى الموقع.

وتباعد المدادات لا يُختار من رقم عام. هو ناتج عن نوع الكسوة وقدرتها على الامتداد بين المدادات، وعن الأحمال على السقف، وعن تصميم المدادة نفسها. ولهذا فإن تغيير نوع الكسوة — من صاج مفرد إلى ألواح معزولة مثلًا — قد يغيّر تصميم المدادات وتباعدها. والفروق بين الكسوتين مشروحة في هناجر شينكو أم ساندوتش بانل.

ومن الأسئلة المفيدة في هذه النقطة: هل المدادات مجلفنة؟ وهل المثبّتات وأدوات الربط بينها مناسبة لبيئة الموقع؟ وهل تفاصيل التراكب أو الاستمرارية بين الخلايا مذكورة في المخططات؟

النقطة 6: التربيط والاستقرار

الإطار البوابي قوي في مستواه: يقاوم الأحمال الرأسية والرياح العمودية على الإطار. لكنه في الاتجاه الآخر — على طول المبنى — يحتاج إلى ما يمنعه من الميلان. هذا هو دور التربيط: عناصر قطرية أو إطارات خاصة تُركَّب في خلايا محددة، فتمنح المبنى ثباته في الاتجاه الطولي.

ويصف شرح Steel Construction Info نوعين رئيسيين من التربيط في المباني الإطارية: تربيط رأسي في الجدران الجانبية ينقل القوى الأفقية إلى الأرض ويوفر ثبات الهيكل أثناء التركيب، وتربيط أفقي في مستوى السقف ينقل ضغط الرياح من الواجهات الأمامية والخلفية إلى التربيط الرأسي، ويوفر نقاط تثبيت للمدادات التي تقيّد الرافترات. وحين لا يكون التربيطان في الخلية نفسها، تنقل عناصر الحافة القوى بينهما.

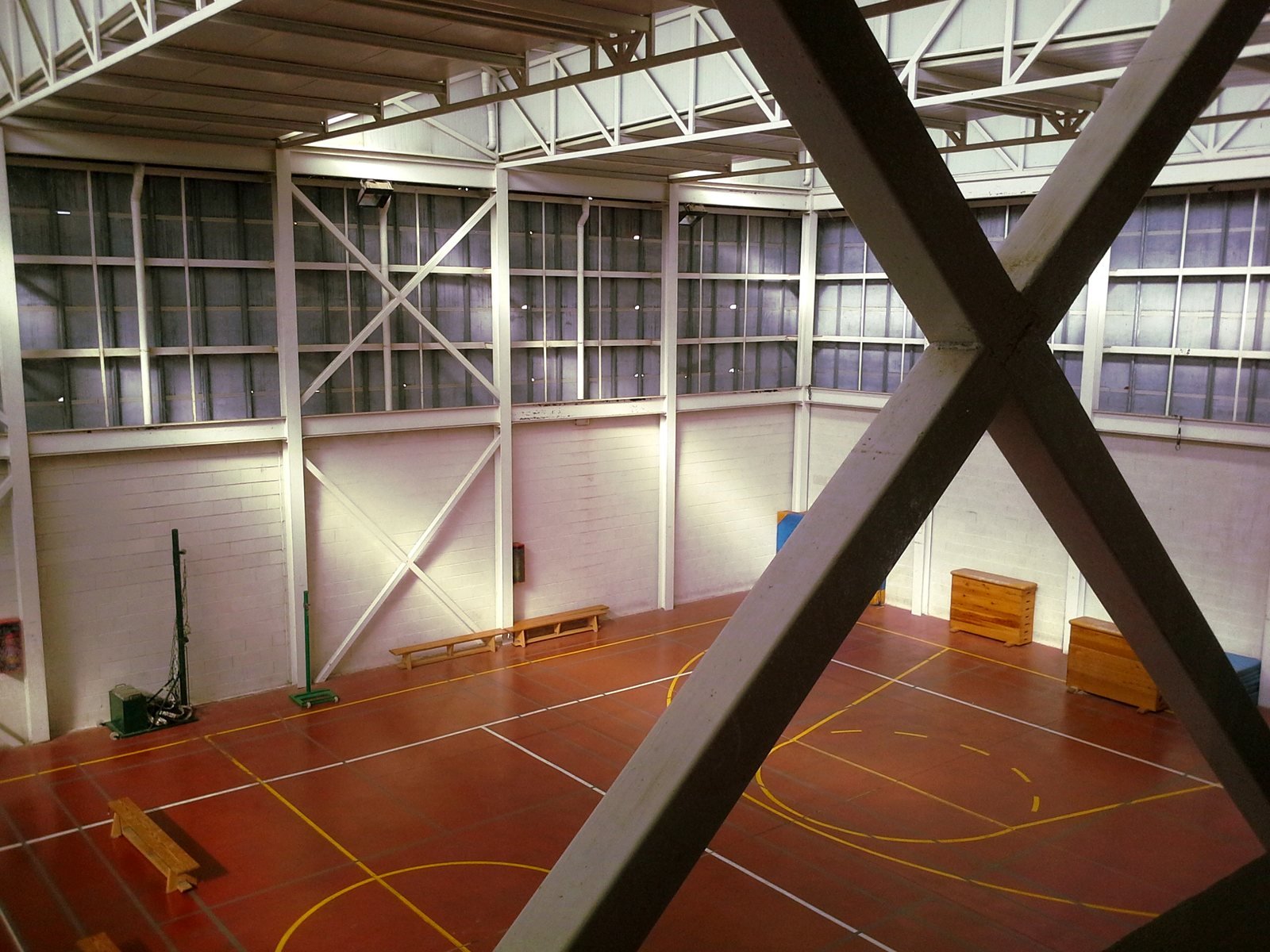

الصورة السابقة مثال على عناصر تربيط قطرية في هيكل حديدي. لاحظ أن التربيط لا يظهر في كل خلية، بل في خلايا محددة يختارها المصمم، وهذا طبيعي؛ فالمطلوب أن تنتقل القوى الأفقية إلى الأساسات عبر مسار واضح، لا أن تُربط كل الخلايا.

ولماذا يهم هذا لصاحب المشروع؟ لسببين عمليين. الأول أن عناصر التربيط بند في المواصفة والكميات، وغيابه أو تقليصه في عرض أرخص ليس «توفيرًا» بل نقصًا في الهيكل. والثاني أن مواقع التربيط تتعارض أحيانًا مع البوابات والفتحات، فإن أردت بوابة في خلية مربوطة فهذا قرار يحتاج إلى المصمم قبل التصنيع. وأثر البوابات على الهيكل مشروح في أبواب الهناجر والمستودعات وفي دليل التصميم.

ولا يعني هذا أن تصمم التربيط بنفسك أو تقرر أين يوضع. يكفي أن تعرف أنه جزء أساسي من الهيكل، وأن تطلب أن يظهر في المخططات والعرض، وألا يُزال أو يُنقل أي عنصر تربيط بعد التركيب دون مراجعة المصمم.

النقطة 7: ما الذي يحدد مقاسات حديد الهنجر؟

هذه هي النقطة التي يبحث عنها كثيرون حين يكتبون «مقاسات حديد الهناجر». والجواب الصريح: لا يوجد مقاس آمن واحد يصلح لكل هنجر، ولا يوجد «أفضل مقاس» يمكن اختياره من جدول عام. المقاس ينتج عن عملية تصميم تأخذ في الاعتبار مجموعة عوامل، تغيّر أي منها يغيّر النتيجة:

• البحر: المسافة الصافية بين الأعمدة، وهي من أكثر ما يؤثر في مقاسات الإطار.
• الارتفاع: ارتفاع الكتف والقمة، وأثره على الأعمدة وعلى أحمال الرياح.
• تباعد الإطارات: المسافة بين إطار وآخر، وأثرها على المدادات والرافترات معًا.
• شكل السقف وميله: جملوني أو أحادي الميل أو متعدد البحور، وكل منها يوزع الأحمال بطريقة مختلفة.
• الفتحات: عددها ومقاساتها ومواقعها، خصوصًا البوابات الكبيرة.
• الأحمال: وزن المبنى نفسه، والأحمال على السقف، والرياح، وأي رافعة أو معدات معلّقة.
• بيئة الموقع: الرياح السائدة، والقرب من البحر، والتعرّض للغبار، وما يتطلبه ذلك من حماية.
• الاستخدام: مستودع أو ورشة أو مصنع، وما يعنيه ذلك من أحمال وارتفاعات وفتحات.
• التوسعة المستقبلية: هل صُمّم الهيكل لاحتمال إضافة خلايا أو أحمال لاحقًا؟

ولاحظ أن «المساحة» ليست في القائمة كعامل مستقل. هنجران بالمساحة نفسها قد يختلفان كثيرًا في الحديد المطلوب: أحدهما ببحر ضيق وطول كبير، والآخر ببحر واسع وطول قصير، أو أحدهما بارتفاع منخفض والآخر بارتفاع يسمح برفوف عالية. ولهذا فإن تقدير الحديد «بالمتر المربع» تقدير تقريبي لا يصلح لمقارنة العروض.

ولكي يصل المصمم إلى المقاسات الصحيحة، يحتاج منك إلى معلومات محددة. الجدول التالي يلخّصها:

المعلومة المطلوبة	لماذا يحتاجها المصمم؟
الاستخدام بالتفصيل	يحدد الأحمال والارتفاع والفتحات المطلوبة
الأبعاد التقريبية والبحر المطلوب	يحدد الإطار ومقاسات عناصره
الارتفاع الصافي المطلوب تحت السقف	يحدد ارتفاع الأعمدة وأحمال الرياح عليها
عدد البوابات ومقاساتها ومواقعها	يحدد ترتيب الأعمدة والتربيط حول الفتحات
وجود رافعة أو معدات معلّقة	يضيف أحمالًا مركّزة تغيّر الأعمدة والرافترات
نوع الكسوة والعزل المطلوب	يحدد أحمال السقف وتصميم المدادات
موقع الأرض وبيئتها	يحدد أحمال الرياح ومتطلبات الحماية من التآكل
خطط التوسعة المستقبلية	تسمح بتصميم الهيكل لاستيعاب الإضافة لاحقًا

وكلما كانت هذه المعلومات أوضح من البداية، كانت المقاسات أقرب إلى الحاجة الفعلية: لا أصغر منها فيكون المبنى أضعف، ولا أكبر منها فيكون أغلى بلا داعٍ. وطريقة تحويل هذه المعلومات إلى متطلبات مكتوبة مشروحة في المرحلة الأولى من مراحل بناء الهنجر خطوة بخطوة.

النقطة 8: المواصفة والحماية والجودة

حديدان بالمقاس نفسه قد يختلفان كثيرًا في الجودة والأداء. ولهذا فإن «المقاس» وحده لا يكفي لوصف حديد الهنجر؛ يحتاج معه إلى مواصفة تذكر ما يلي:

درجة الحديد

يُوصف الحديد الإنشائي بدرجته، والدرجة تُسمّى غالبًا بحسب مقاومة الخضوع المضمونة للمادة. ويذكر دليل منتجات الحديد على Steel Construction Info أن ألواح الحديد والقطاعات المدرفلة يُشار إليها عادةً بمقاومة الخضوع الاسمية، وأن الشرائط المجلفنة التي تُشكَّل منها العناصر الخفيفة لها تسميات درجات خاصة بها. المهم لصاحب المشروع ألا يقبل وصفًا عامًا مثل «حديد ممتاز»، بل أن تذكر المواصفة الدرجة والمعيار الذي يتبعه الحديد لكل مجموعة من العناصر.

التصنيع والوصلات

جودة الهيكل تتحدد في الورشة قبل الموقع: دقة القص، وجودة اللحام، ودقة ثقوب الوصلات، ومطابقة كل عنصر لمخططات التصنيع. والوصلات المربوطة بالبراغي تحتاج إلى براغٍ بالدرجة والنوع المحددين في التصميم، وبالإحكام الذي تنص عليه المواصفة. ومن الأسئلة المفيدة: من يعدّ مخططات التصنيع؟ ومن يراجعها قبل التنفيذ؟

وبين التصميم والورشة تقع مرحلة يغفل عنها كثيرون: مخططات التفاصيل، وهي التي تحوّل التصميم إلى مخططات تصنيع وتركيب لكل عنصر. منها تُقص العناصر وتُثقب وتُرقّم، وخطأ فيها يعني عنصرًا لا يركب في مكانه، ولهذا تستحق مراجعة واعتمادًا قبل بدء التصنيع.

الحماية من التآكل

الحديد المكشوف للهواء والرطوبة يصدأ، وحمايته جزء من المواصفة لا تشطيب يُختار في النهاية. قد تكون الحماية بالطلاء بنظام محدد الطبقات، أو بالجلفنة، أو بمزيج منهما، ويختلف النظام المناسب بحسب بيئة الموقع واستخدام المبنى. والمواقع القريبة من البحر تحتاج عناية أكبر في اختيار نظام الحماية ومتابعته.

ويؤكد شرح الفحص وضبط الجودة لأنظمة الحماية على Steel Construction Info أن تحضير السطح هو أساس متانة الطلاء، وأن الفحص يبدأ مبكرًا قبل الطلاء لا بعده، لأن الخطأ الكبير لا يمكن اكتشافه بسهولة بعد تنفيذ المرحلة التالية، وأن كل ما يتعلق بالفحص وأي انحراف عن المواصفة يجب أن يُسجَّل.

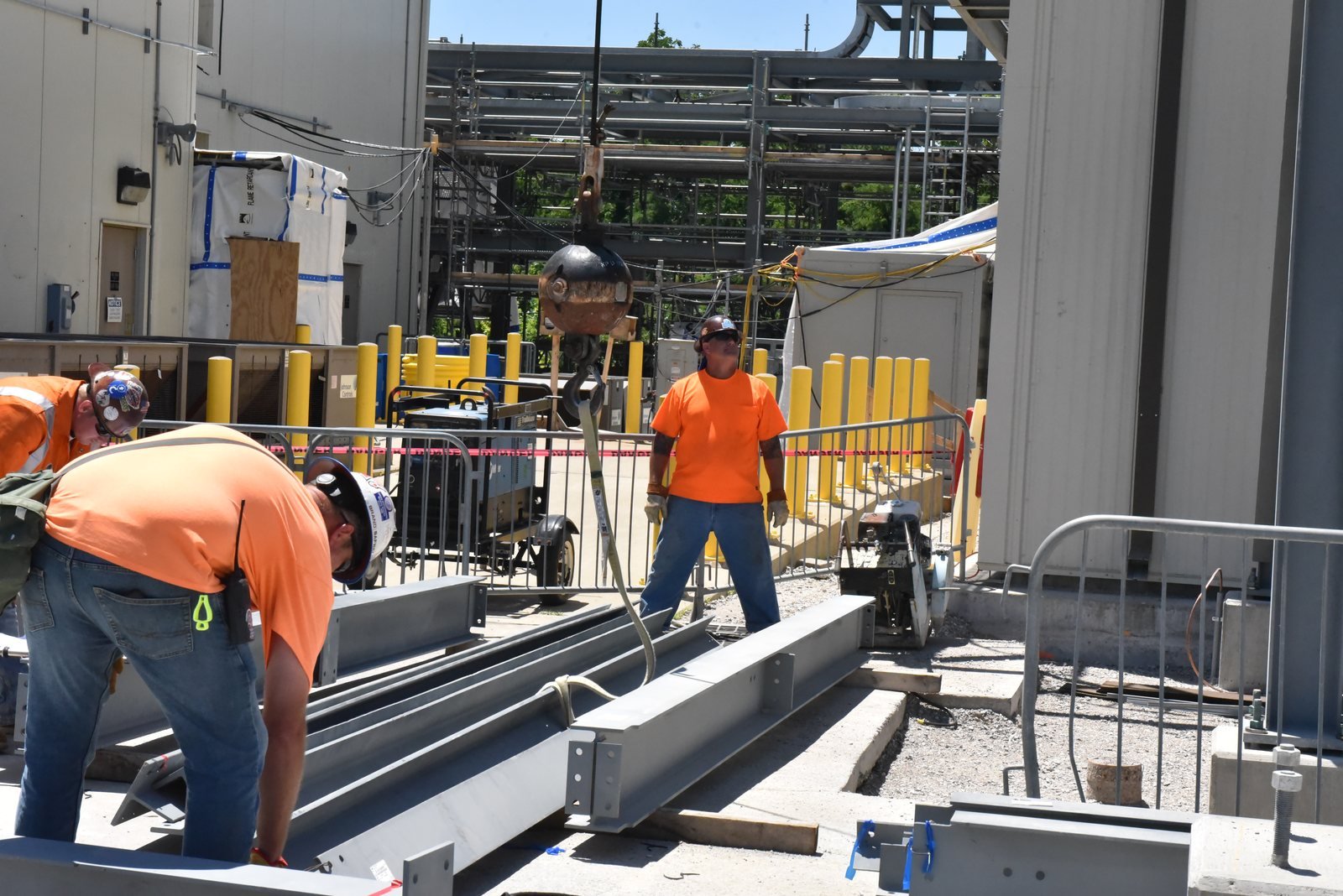

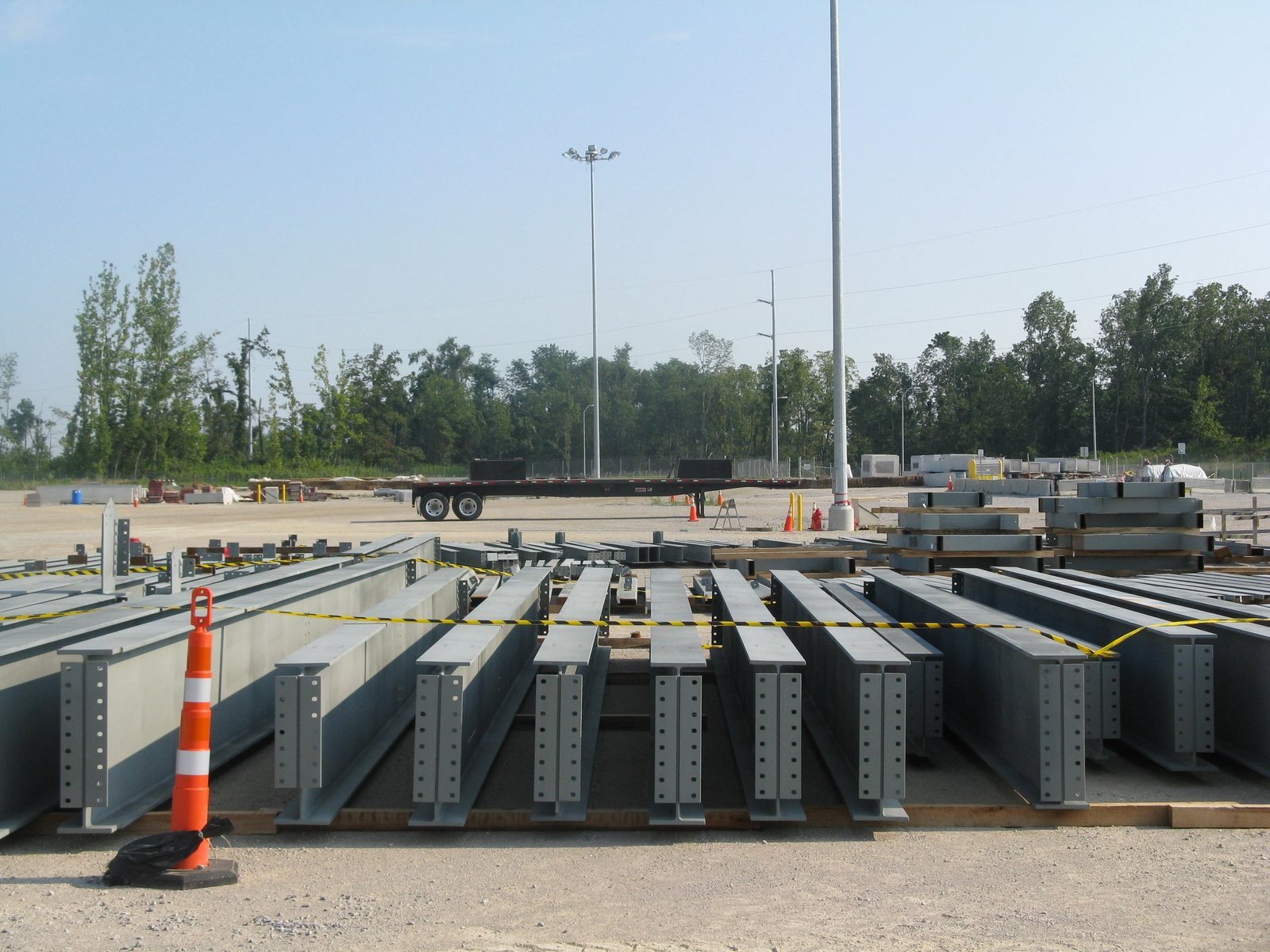

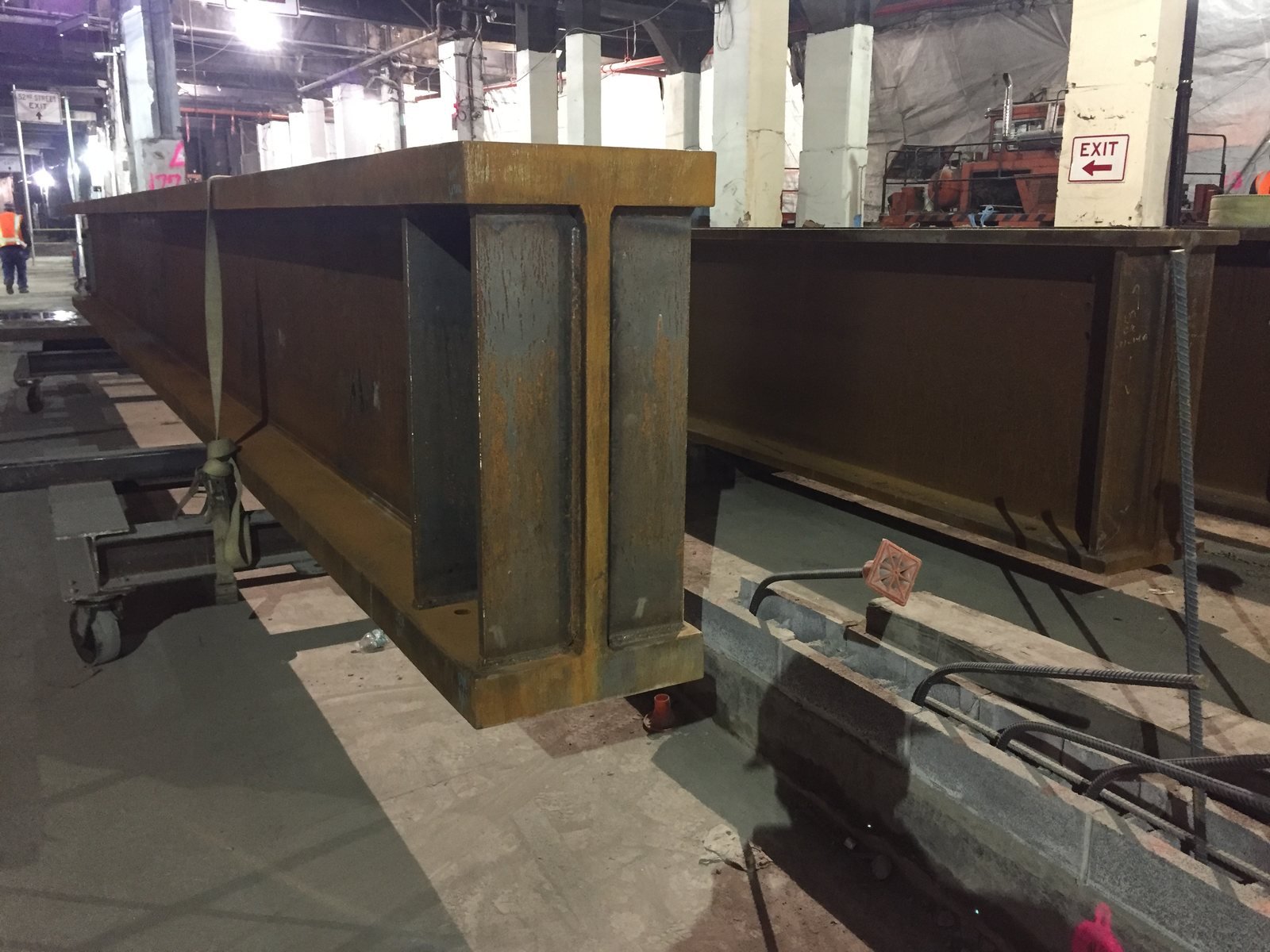

الصور السابقة لمراحل تسبق تركيب الحديد: عناصر ملحومة بثقوب وصلات جاهزة مرصوصة في ساحة بانتظار التركيب، وجسر حديدي مجمّع ثقيل في موقع عمل، وعاملان يتعاملان مع زوايا حديدية. وكل مرحلة منها نقطة يمكن أن يُطلب فيها ما يثبت المطابقة للمواصفة.

المستندات

اطلب أن يرافق الحديد ما يثبت مواصفته: شهادات المادة من المصنع أو المورّد بحسب ما ينص عليه العقد، وسجلات الفحص، ومواصفة نظام الحماية المطبّق فعلًا. هذه المستندات لا تهمك يوم التسليم فقط، بل حين تحتاج لاحقًا إلى توسعة المبنى أو تعديله أو صيانة طلائه. وصيانة الطلاء والمثبّتات بعد التشغيل مشروحة في صيانة الهناجر الحديدية.

حديد الهنجر في ظروف المملكة: الحرارة والساحل والغبار

الحديد نفسه لا يتغير من موقع لآخر، لكن الظروف التي يعمل فيها تغيّر ما يجب الانتباه إليه في المواصفة والتنفيذ. وفي المملكة تحديدًا ثلاثة عوامل تستحق التوقف:

الحرارة والتمدد

يتمدد الحديد مع الحرارة وينكمش مع البرودة، والمبنى الطويل المعرّض لشمس قوية يتحرك قليلًا على طوله بين النهار والليل. هذا لا يمثّل مشكلة إذا راعى التصميم ذلك في الوصلات والكسوة وفواصل الحركة حيث يلزم، لكنه يصبح مصدر مشكلات إذا أُهمل، خصوصًا في الكسوة والمثبّتات. ولهذا فإن طول المبنى وتقسيمه جزء من قرارات التصميم المشروحة في دليل التصميم.

القرب من البحر

الهواء المحمّل بالأملاح قرب الساحل يسرّع التآكل، فيصبح نظام الحماية أهم من أي مكان آخر. وفي هذه المواقع يستحق كل بند في الحماية سؤالًا مستقلًا: تحضير السطح، ونظام الطلاء أو الجلفنة، وحماية المدادات المشكّلة على البارد، ونوع البراغي وأدوات الربط، وطريقة معالجة الخدوش التي تحدث أثناء النقل والتركيب. والطلاء الذي يُخدش في الموقع ولا يُعالج يصبح بداية الصدأ.

الغبار والتخزين في الموقع

الحديد الذي يصل إلى الموقع قبل التركيب بفترة يحتاج تخزينًا يحميه: مرفوعًا عن الأرض، بعيدًا عن تجمّع الماء، ومرتبًا بحسب ترقيمه حتى لا يُسحب ويُخدش أثناء البحث عن عنصر. والغبار المتراكم على العناصر قبل التركيب أو على الأسطح قبل لمسات الطلاء النهائية يضعف التصاق الطبقات. واستلام العناصر وفرزها قبل الرفع مشروح في المرحلة السادسة من مراحل بناء الهنجر.

والخلاصة أن «حديد جيد» لا يكفي وحده؛ يحتاج إلى مواصفة حماية تناسب الموقع، وإلى تعامل صحيح معه منذ خروجه من الورشة حتى تركيبه. وهذه كلها بنود يمكن أن تُكتب في العقد ويُطلب ما يثبتها.

حديد الهنجر والتوسعة المستقبلية

كثير من أصحاب الهناجر يحتاجون بعد سنوات إلى إطالة المبنى أو إضافة رافعة أو تعليق معدات جديدة. وهنا يظهر الفرق بين هيكل صُمّم لاحتمال التوسعة وهيكل لم يُصمّم لها. إطالة الهنجر بإضافة خلايا ممكنة عادةً إذا روعي ذلك في الواجهة التي سيتم التمديد منها، لكن إضافة أحمال جديدة على هيكل قائم — رافعة أو طابق أو معدات معلّقة — تحتاج تقييمًا هندسيًا للعناصر القائمة ووصلاتها وأساساتها قبل أي قرار.

ولهذا فإن ذكر خطط التوسعة في البداية — حتى لو كانت احتمالًا — يعطي المصمم فرصة لاختيار مقاسات ووصلات تستوعبها، وغالبًا تكون تكلفة ذلك في البداية أقل بكثير من تكلفة تقوية هيكل قائم لاحقًا. ومستندات الهيكل التي استلمتها عند التسليم هي نقطة البداية لأي تقييم من هذا النوع.

سعر حديد الهناجر: لماذا لا يكفي سعر الطن؟

كثير من الباحثين عن «سعر حديد الهناجر» أو «أسعار جسور الهناجر» يتوقعون رقمًا للطن أو للمتر. لكن سعر الحديد وحده — حتى لو كان دقيقًا — لا يعبّر عن تكلفة الهيكل، لأسباب واضحة:

• كمية الحديد نفسها ناتجة عن التصميم، وتختلف بين هنجرين بالمساحة نفسها.
• الهيكل الرئيسي والثانوي يختلفان في نوع الحديد وطريقة التصنيع.
• التصنيع والقص واللحام والثقب جزء كبير من التكلفة، لا الخام وحده.
• الحماية من التآكل بند مستقل يختلف بحسب النظام.
• النقل والتركيب ومعدات الرفع بنود منفصلة.
• الوصلات والبراغي والتربيط قد تُذكر أو تُستثنى.

ولهذا لا يقدّم هذا الدليل أسعارًا. ما يدخل في سعر الهنجر كاملًا، ولماذا لا يصلح سعر المتر أو الطن وحده للمقارنة، وكيف تقرأ عرضين بندًا ببند، كلها مشروحة في أسعار الهناجر في السعودية وما يدخل في سعر المتر.

كيف تقارن مواصفة الحديد بين عرضين؟

حين يصلك عرضان لهنجر واحد، لا تبدأ بالسعر، بل بالمواصفة. اطلب أن يذكر كل عرض البنود التالية بوضوح، ثم قارن بندًا ببند:

البند	ما الذي تطلب ذكره
نوع الإطار	إطار بوابي، أو متغير المقطع، أو جمالون، أو غيره، مع البحر والارتفاع
الهيكل الرئيسي	عائلة القطاعات ودرجة الحديد والمعيار
الهيكل الثانوي	نوع المدادات والعناصر الجدارية ودرجتها وحمايتها
التربيط	مواقعه ونوع عناصره في المخططات
الوصلات	نوع البراغي ودرجتها وطريقة الإحكام
الحماية من التآكل	نظام الطلاء أو الجلفنة وتحضير السطح
المخططات	هل تشمل مخططات تصميم وتصنيع وتركيب، ومن يعتمدها
المستندات	شهادات المادة وسجلات الفحص المسلّمة مع الحديد
ما لا يشمله العرض	الأساسات، والنقل، والتركيب، والكسوة، إن كانت مستثناة

وإذا اختلف العرضان في عائلة القطاعات أو في نوع الإطار، فهذا لا يعني أن أحدهما خاطئ، بل أنهما تصميمان مختلفان يجب أن يُقارنا على أساس تحقيق المتطلبات نفسها، لا على أساس الوزن وحده. والوزن الأقل ليس دائمًا الأوفر إذا كان مقابله تصنيع أعقد، والوزن الأكبر ليس دائمًا الأقوى إذا كان التصميم غير مُحكم.

أخطاء شائعة في التعامل مع حديد الهنجر

طلب مقاس جاهز قبل التصميم

سؤال «ما المقاس المناسب لهنجر بمساحة كذا؟» يدفع أحيانًا إلى جواب من مشروع سابق لا يشبه مشروعك. المقاس الصحيح يأتي من تصميم مشروعك أنت.

المقارنة بالوزن وحده

مقارنة عرضين بوزن الحديد دون معرفة نوع الإطار والقطاعات والحماية مقارنة ناقصة، وقد تقود إلى اختيار عرض أخف لأنه يستثني عناصر أو يخفض المواصفة.

تقليص المدادات أو التربيط لتوفير التكلفة

المدادات والتربيط ليست إضافات يمكن الاستغناء عنها؛ هي جزء من استقرار الهيكل. تقليصها دون مراجعة المصمم يمس سلامة المبنى.

إهمال الحماية من التآكل

حديد بلا نظام حماية مناسب لبيئة الموقع يبدأ عمره بنقطة ضعف، خصوصًا قرب البحر. والحماية تُقرَّر في المواصفة لا عند التسليم.

تعديل الهيكل بعد التركيب

قص عنصر أو إزالة تربيط أو تعليق حمل جديد بعد التركيب دون مراجعة المصمم من أخطر ما يحدث في الهناجر القائمة. أي تعديل على الهيكل يحتاج تقييمًا هندسيًا قبل تنفيذه.

قبل أن تطلب عرضًا لحديد الهنجر

حتى يكون العرض الذي يصلك قابلًا للمقارنة، جهّز قبل الطلب ما يلي، ولو في صفحة واحدة:

1. الاستخدام بالتفصيل، وما الذي سيُخزَّن أو يُصنَّع.
2. الأبعاد التقريبية، والبحر المطلوب إن كان معروفًا، والارتفاع الصافي.
3. عدد البوابات ومقاساتها ومواقعها التقريبية.
4. وجود رافعة أو معدات معلّقة، أو طابق إضافي، أو أي حمل خاص.
5. نوع الكسوة والعزل المطلوب للسقف والجدران.
6. موقع الأرض وقربها من البحر.
7. أي خطة للتوسعة لاحقًا.

وإن كان المشروع يتضمن طابقًا إضافيًا داخل الهنجر، فهذا يغيّر الهيكل والأساسات معًا، واعتباراته مشروحة في هناجر دورين: الاعتبارات قبل تصميم الطابق الثاني. ولنطاق التنفيذ الكامل من الأساسات حتى التسليم وطلب عرض مبني على مواصفة، راجع إنشاء الهناجر والمستودعات.

مراجع فنية

المراجع التالية مصدر للمعلومات الفنية العامة في هذه الصفحة. لا تتضمن مقاسات أو أسعارًا لمشروعك، ولا تغني عن التصميم الإنشائي المعتمد ومواصفة المشروع.

• منتجات الحديد الإنشائي — Steel Construction Info — القطاعات المدرفلة والمجوّفة والملحومة والمشكّلة على البارد، وتسمية الدرجات.
• الإطارات البوابية — Steel Construction Info — مكوّنات الإطار، والتقوية عند الكتف، والتربيط، والتقييد بالمدادات، وقواعد الأعمدة.
• الغلاف والعناصر الثانوية في المباني الصناعية — Steel Construction Info — المدادات المشكّلة على البارد ودورها في تقييد الإطار.
• الفحص وضبط الجودة لأنظمة الحماية من التآكل — Steel Construction Info — تحضير السطح، والفحص المبكر، والتوثيق.
• الهيكل الثانوي في المباني المعدنية — Ceco Building Systems — المدادات والعناصر الجدارية وتحديد تباعدها بحسب الأحمال.
• الفيديوهان في هذه الصفحة من القناة الرسمية لجمعية مصنّعي المباني المعدنية (MBMA)، وهما مصدر خارجي تعليمي عام.
