حين يُذكر الهنجر الحديدي، يتجه التفكير إلى الهيكل والألواح والبوابات، وتأتي القواعد في آخر القائمة كأنها بند خرساني يُنفَّذ قبل وصول الحديد ثم يُنسى. والواقع أن القواعد هي ما يحمل كل ذلك، وأن الخطأ فيها أصعب ما يمكن إصلاحه بعد قيام المبنى. ولهذا يبدأ هذا الدليل بجملة واحدة: قاعدة الهنجر جزء من النظام الإنشائي وليست بندًا يُختار بعد تحديد الهيكل.
القاعدة لا تُصمَّم بمعزل عن الهيكل، ولا الهيكل بمعزل عنها. ما يصل من الأعمدة إلى الأرض — من أحمال رأسية وقوى أفقية وقوى رفع — يحدد ما تحتاجه القاعدة، وما تستطيع الأرض تحمله يحدد كيف يجب أن تكون القاعدة. وبين الاثنين تقع تفاصيل الربط: لوح قاعدة العمود، ومسامير التثبيت، والطبقة بينهما.
في هذا الدليل نشرح ثمانية عوامل تحدد تصميم قواعد الهنجر الحديدي: نتائج التربة وظروف الموقع، وأحمال الهيكل واستخدام المبنى، وأبعاد الهنجر وبحوره وارتفاعه، والرياح والقوى الأفقية والرفع، وشبكة الأعمدة ومواقع الفتحات، وقاعدة العمود ومسامير التثبيت، ومنسوب الموقع والمياه والتصريف والخدمات، ثم التنفيذ والفحص قبل تركيب الهيكل. ولن تجد هنا أبعادًا لقواعد، ولا قدرات تحمّل للتربة، ولا مقاسات أو أطوالًا لمسامير التثبيت، ولا مقاومات للخرسانة، لأن هذه كلها نتائج تصميم هندسي لمشروع محدد.
وهذا الدليل لا يتناول الاشتراطات النظامية بشكل عام — فهي موضوع اشتراطات بناء الهناجر والمستودعات — ولا ترتيب مراحل البناء كاملة، وهو مشروح في مراحل بناء الهنجر خطوة بخطوة. والتصميم الإنشائي للهيكل نفسه مشروح في تصميم الهناجر الحديدية.
من يصمم قواعد الهنجر؟ نقطة يُخطئ فيها كثيرون
في المباني الحديدية مسبقة الهندسة تحديدًا، يتوقع بعض أصحاب المشاريع أن مورّد الهيكل «يرسل القواعد مع الحديد». والواقع غالبًا مختلف. فمورّد الهيكل يصمم الحديد ويحدد ما يصل من كل عمود إلى الأرض، لكن تصميم القواعد نفسها مهمة مهندس يعمل على معطيات الموقع.
ويوضح قسم الأسئلة الفنية لدى Ceco Building Systems — وهي شركة مصنّعة للمباني المعدنية — أن الشركة لا تصمم الأساسات، وأنها تقدّم مواقع مسامير التثبيت وأقطارها والقوى المطلوبة عند كل عمود، ليصمم مهندس الأساسات قاعدة تناسب تربة الموقع. ويذكر المصدر نفسه أن مسامير التثبيت تعتمد على تسليح القاعدة لتكتسب قوتها، وأن مهندس الأساسات هو من يحدد طول تثبيتها داخل الخرسانة.
والمعنى العملي لصاحب المشروع: تأكد من البداية من يصمم القواعد، ومن يعتمدها، وما المعطيات التي سيستلمها. فالقاعدة التي تُصمَّم دون قوى الأعمدة الفعلية، أو دون معرفة بالتربة، قاعدة مبنية على افتراض. ومسؤولية التصميم مقابل التنفيذ مشروحة أيضًا في دليل الاشتراطات.
العامل 1: نتائج التربة وظروف الموقع
القاعدة تنقل أحمال المبنى إلى الأرض، والأرض ليست مادة واحدة. قد تكون صخرية أو رملية أو طينية أو مردومة، وقد تتغير طبيعتها من طرف الأرض إلى طرفها الآخر، وقد يكون فيها ماء قريب أو طبقات ضعيفة تحت سطح يبدو متماسكًا. ولهذا فإن أول معطى في تصميم القواعد هو معرفة التربة، لا افتراضها.

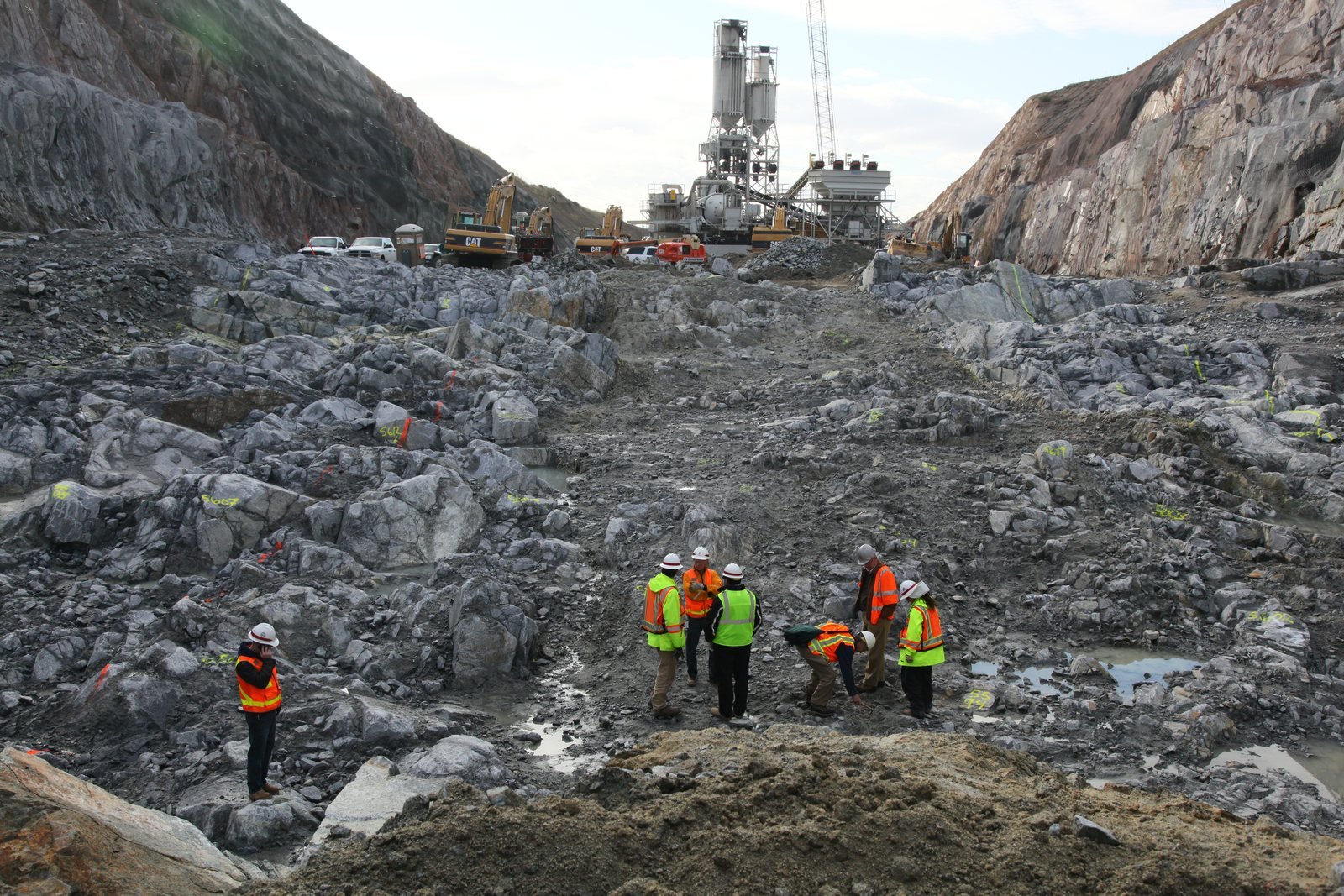

الصورة السابقة لفريق من الجيولوجيين والمهندسين يقيّم أرض التأسيس في موقع مشروع قبل استكمال الأعمال. وهذا النوع من التقييم — أيًا كان حجمه — هو ما يحوّل «الأرض» من مجهول إلى معطى يمكن التصميم عليه.
وما يحتاجه المصمم من الموقع يشمل عادةً، بحسب المشروع وما تتطلبه الجهات المختصة:
- تقرير التربة الذي يصف طبقات الأرض وخصائصها ومنسوب المياه الجوفية إن وُجد.
- الرفع المساحي لحدود الأرض ومناسيبها.
- تاريخ الموقع: هل كان مردومًا؟ هل فيه مبانٍ أو أساسات قديمة؟
- المجاورون: مبانٍ قريبة أو خدمات مدفونة قد تؤثر في الحفر.
- البيئة: قرب البحر، أو تربة قد تحتوي أملاحًا تؤثر في الخرسانة والتسليح.
ولا يقدّم هذا الدليل قيمًا لتحمّل التربة، لأن هذه القيم تأتي من الفحص لا من الخبرة العامة. والاعتماد على «تربة الجار» أو على قيمة متداولة قد يوفّر قليلًا في البداية، لكنه يضع القاعدة — أهم ما يحمل المبنى — على افتراض. وأهمية فحص التربة في تسلسل المشروع مشروحة في المرحلة الثانية من مراحل بناء الهنجر.
العامل 2: أحمال الهيكل واستخدام المبنى
ما تحمله القاعدة هو مجموع ما يصل إليها من العمود: وزن الهيكل والكسوة والعزل، والأحمال على السقف، وأي معدات معلّقة، وقوى الرياح. ويضاف إلى ذلك ما يحدث داخل المبنى، لأن الاستخدام يغيّر الأحمال كثيرًا.
- الرافعات العلوية تضيف أحمالًا مركّزة ومتحركة على الأعمدة التي تحملها، فتحتاج قواعد تلك الأعمدة تصميمًا يأخذها في الاعتبار.
- المستوى العلوي أو الميزانين يضيف أحمالًا على الأعمدة التي تحمله، وقد يضيف أعمدة داخلية لها قواعدها الخاصة.
- المعدات الثقيلة على الأرض قد تحتاج قواعد مستقلة عن قواعد الهيكل.
- الرفوف العالية تحمّل البلاطة الأرضية أكثر مما تحمّل قواعد الأعمدة، لكنها تؤثر في تصميم الأرضية كلها.

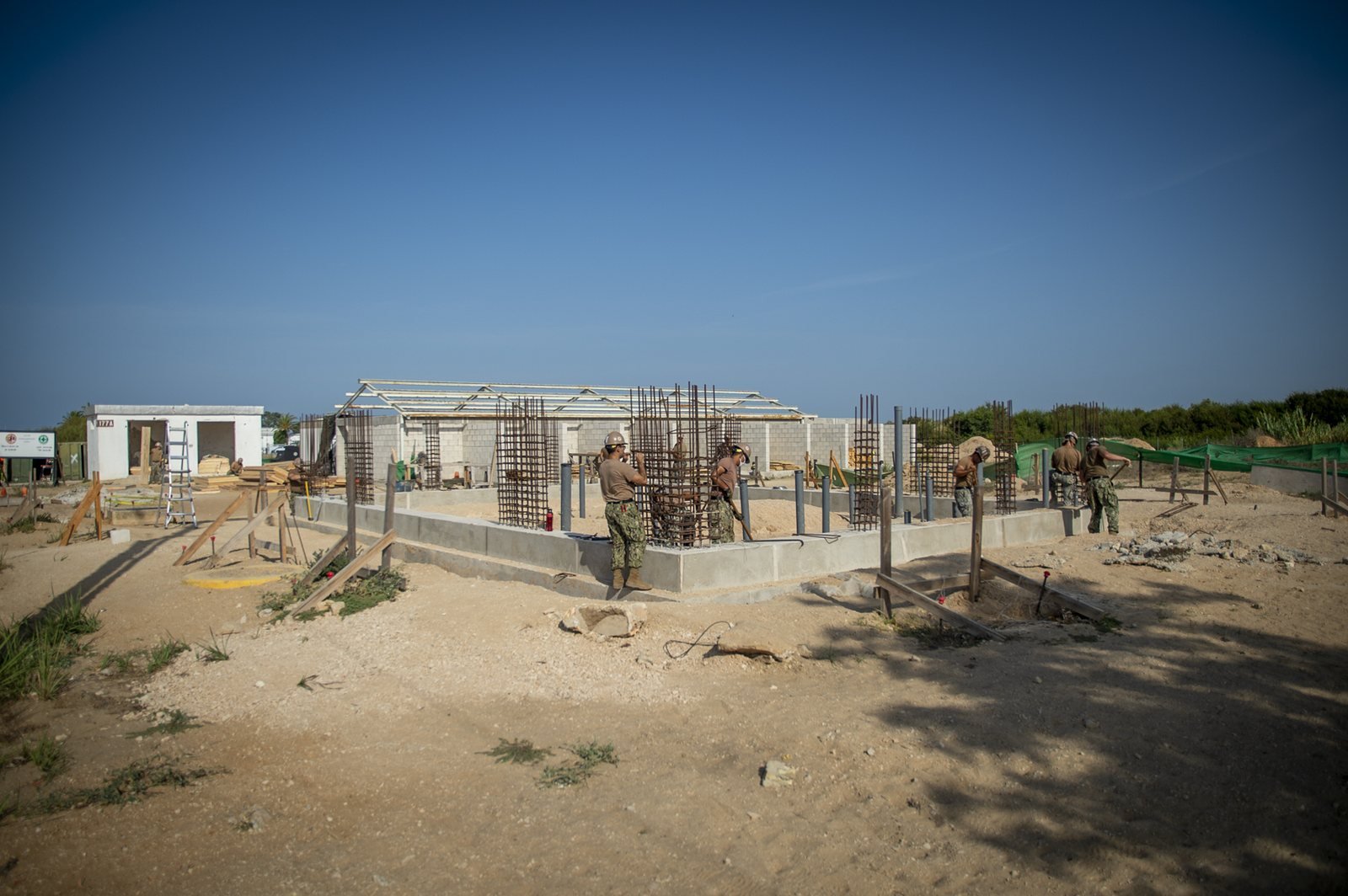

الصورة السابقة لقواعد قيد التنفيذ يظهر فيها حديد تسليح الأعمدة قائمًا من القواعد على امتداد المبنى. ولاحظ أن كل نقطة يرتفع منها التسليح هي نقطة ستنقل حملًا إلى الأرض، وأن هذه النقاط تُحدد من التصميم قبل الحفر.
ولهذا فإن الاستخدام الذي حُدد في بداية المشروع ليس مهمًا للهيكل فقط، بل للقواعد أيضًا. وتغيير الاستخدام بعد التنفيذ — كإضافة رافعة أو مستوى علوي — يعني مراجعة القواعد لا الهيكل وحده. واعتبارات المستوى العلوي وأثره على الأعمدة والقواعد مشروحة في هناجر دورين: الاعتبارات قبل التصميم.
العامل 3: أبعاد الهنجر والبحور والارتفاع
أبعاد الهنجر تحدد كيف تتوزع الأحمال على القواعد. فالبحر الأوسع يعني أن كل إطار يحمل مساحة سقف أكبر، فتنقل أعمدته أكثر. والارتفاع الأكبر يعني أن الرياح على الجدران تصنع عزمًا أكبر عند قاعدة العمود. وتباعد الإطارات الأكبر يعني أن كل عمود يحمل خلية أوسع.
وهناك أثر أقل وضوحًا: الدفع الأفقي. في الإطارات البوابية تحت الأحمال الرأسية، تميل قاعدتا العمودين إلى الانفراج قليلًا نحو الخارج، فيتولد عند القاعدة دفع أفقي يجب أن تقاومه القاعدة أو يُعالج بتفصيلة يقررها المصمم. ويزيد هذا الدفع عادةً مع اتساع البحر. وهذا مثال على أن القاعدة لا تحمل وزنًا رأسيًا فقط، بل قوى في اتجاهات مختلفة.
وفي الهناجر متعددة البحور، تحمل الأعمدة الداخلية أحمالًا من بحرين، فتختلف قواعدها عن قواعد الأعمدة الطرفية. والقرارات الكبرى في البحر والارتفاع وتباعد الإطارات مشروحة في تصميم الهناجر الحديدية، وأثرها على عناصر الحديد نفسها في حديد الهناجر.
هل مساحة الهنجر تحدد حجم القاعدة؟
ليس مباشرة. هنجران بالمساحة نفسها قد يحتاجان قواعد مختلفة تمامًا: أحدهما ببحر ضيق وأعمدة كثيرة، والآخر ببحر واسع وأعمدة أقل وأثقل. والمساحة وحدها لا تخبرك بالبحر ولا بالارتفاع ولا بالتربة، وهي العوامل التي تحدد القاعدة فعلًا.
العامل 4: الرياح والقوى الأفقية والرفع
قد يكون هذا العامل أكثر ما يفاجئ أصحاب المشاريع. فالهنجر مبنى خفيف نسبيًا بسقف واسع وجدران كبيرة، والرياح لا تضغط عليه فقط، بل قد ترفعه. فحين تمر الرياح فوق السقف قد يتولد سحب نحو الأعلى، وحين تدخل من بوابة مفتوحة قد ترفع السقف من الداخل في الوقت نفسه.
ومعنى ذلك للقواعد أن بعضها — خصوصًا في الأعمدة الطرفية والخلايا المربوطة — قد يحتاج أن يقاوم الرفع، لا أن يحمل الوزن فقط. ويوضح شرح قواعد الأعمدة على Steel Construction Info أن الرفع والقص الأفقي قد يحكمان تصميم القواعد في الخلايا المربوطة، وأن مسامير التثبيت تثبّت العمود أثناء التركيب وتقاوم الرفع في هذه الخلايا.
والفيديو التالي من القناة الرسمية لجمعية مصنّعي المباني المعدنية (MBMA)، ويشرح أحمال الرياح في الاتجاه الطولي للمبنى المعدني وكيف تنتقل عبر عناصر التربيط:
والفكرة التي تهمك هنا أن القوى الأفقية لا تنتهي عند التربيط؛ بل تنزل عبره إلى قواعد الأعمدة في الخلايا المربوطة. ولهذا تختلف هذه القواعد غالبًا عن قواعد الخلايا الأخرى.
ولا يقدّم هذا الدليل أرقامًا لأحمال الرياح، لأنها تعتمد على موقع المشروع وارتفاع المبنى وشكله وتعرّضه، وتُحسب بحسب الكود المعتمد. والمهم أن تعرف أن موقع الأرض — ساحليًا أو مكشوفًا أو محميًا — معطى يؤثر في القواعد كما يؤثر في الهيكل.
العامل 5: شبكة الأعمدة ومواقع الفتحات
كل عمود في الهنجر يحتاج قاعدة، وموقع كل قاعدة يتبع موقع العمود. ولهذا فإن شبكة الأعمدة — المسافات بين الأعمدة في الاتجاهين — هي التي ترسم مخطط القواعد. وأي تغيير في الشبكة بعد اعتماد القواعد يعني إعادة تصميم.
والفتحات تؤثر هنا مباشرة. البوابة الكبيرة قد تُزيح عمودًا من مكانه المعتاد، فتنتقل أحماله إلى الأعمدة المجاورة، وتكبر قواعدها. وإطار البوابة نفسه قد يحتاج قواعد خاصة. ومسارات الأبواب المنزلقة أو المقطعية قد تتطلب تفاصيل في البلاطة أو القواعد حولها.
- حدد مواقع البوابات ومقاساتها قبل اعتماد مخطط القواعد.
- انتبه إلى الأعمدة الداخلية إن وُجدت، وموقعها بالنسبة لحركة المعدات.
- اسأل عن قواعد الواجهات الأمامية والخلفية، فأعمدتها تختلف عادةً عن أعمدة الإطارات الرئيسية.
- وفكّر في التوسعة المستقبلية: الواجهة التي ستُمدد منها قد تحتاج قواعد تستوعب ذلك.
واختيار نوع البوابات وأثرها على الإطارات حولها مشروح في أبواب الهناجر والمستودعات.
العامل 6: قاعدة العمود ولوح القاعدة ومسامير التثبيت
هنا تلتقي الخرسانة بالحديد. وهذه النقطة — على صغرها — من أكثر نقاط المشروع حساسية. وتتكوّن عادةً من:
- لوح القاعدة: لوح حديدي يُلحم بأسفل العمود، ويوزّع حمله على الخرسانة.
- مسامير التثبيت: مسامير تُثبَّت في الخرسانة، وتمر عبر ثقوب لوح القاعدة، وتُربط بصواميل.
- طبقة الحشو: مادة تملأ الفراغ بين لوح القاعدة وسطح الخرسانة بحسب ما تحدده المواصفة، حتى ينتقل الحمل بشكل منتظم.
ويصف شرح قواعد الأعمدة على Steel Construction Info هذا الترتيب في المباني الحديدية، ويذكر أن مسامير التثبيت تُصب داخل القاعدة الخرسانية في أنابيب أو أقماع تحديد المواقع، وأن طبقة حشو عالية المقاومة تُصب في الفراغ تحت اللوح.

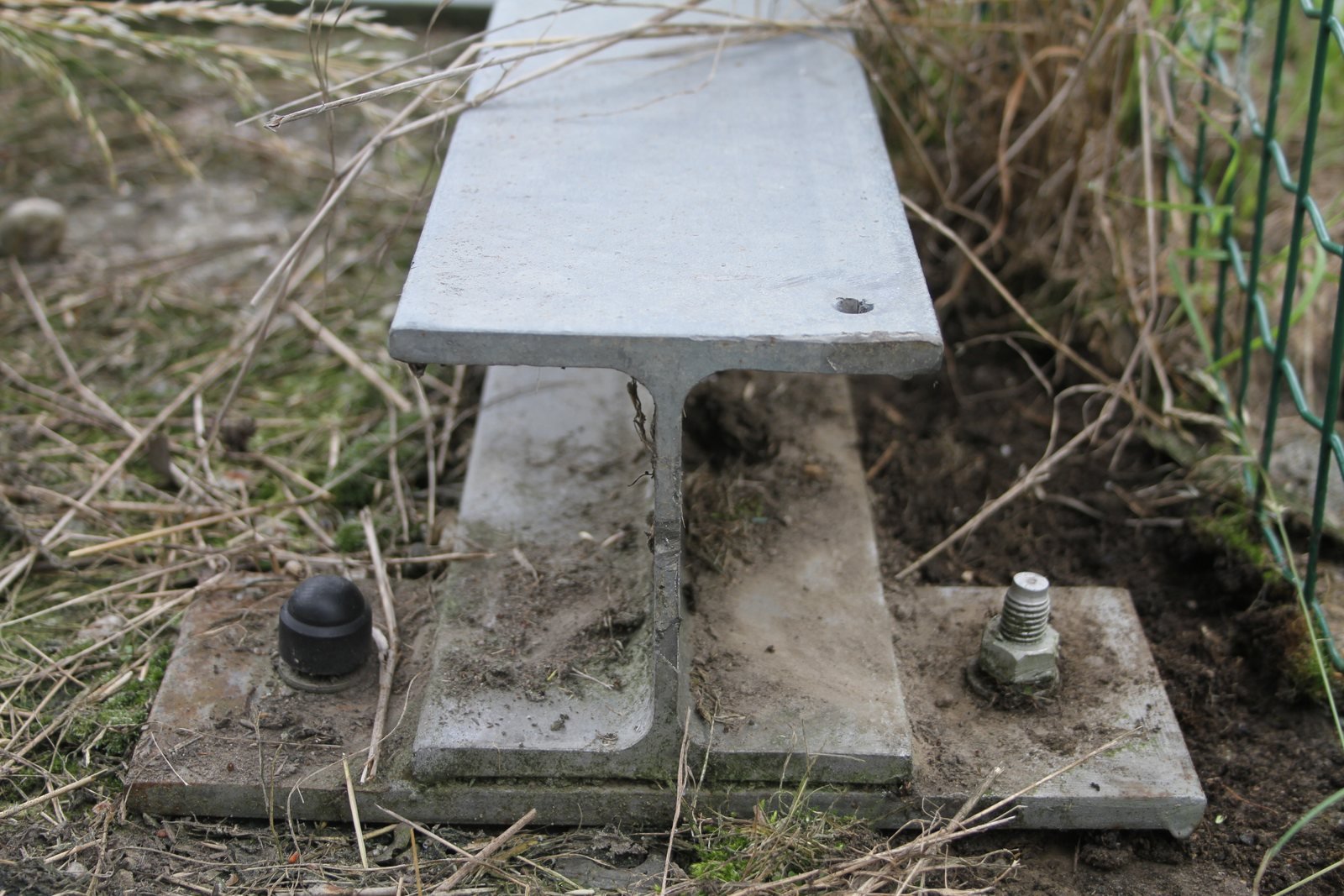

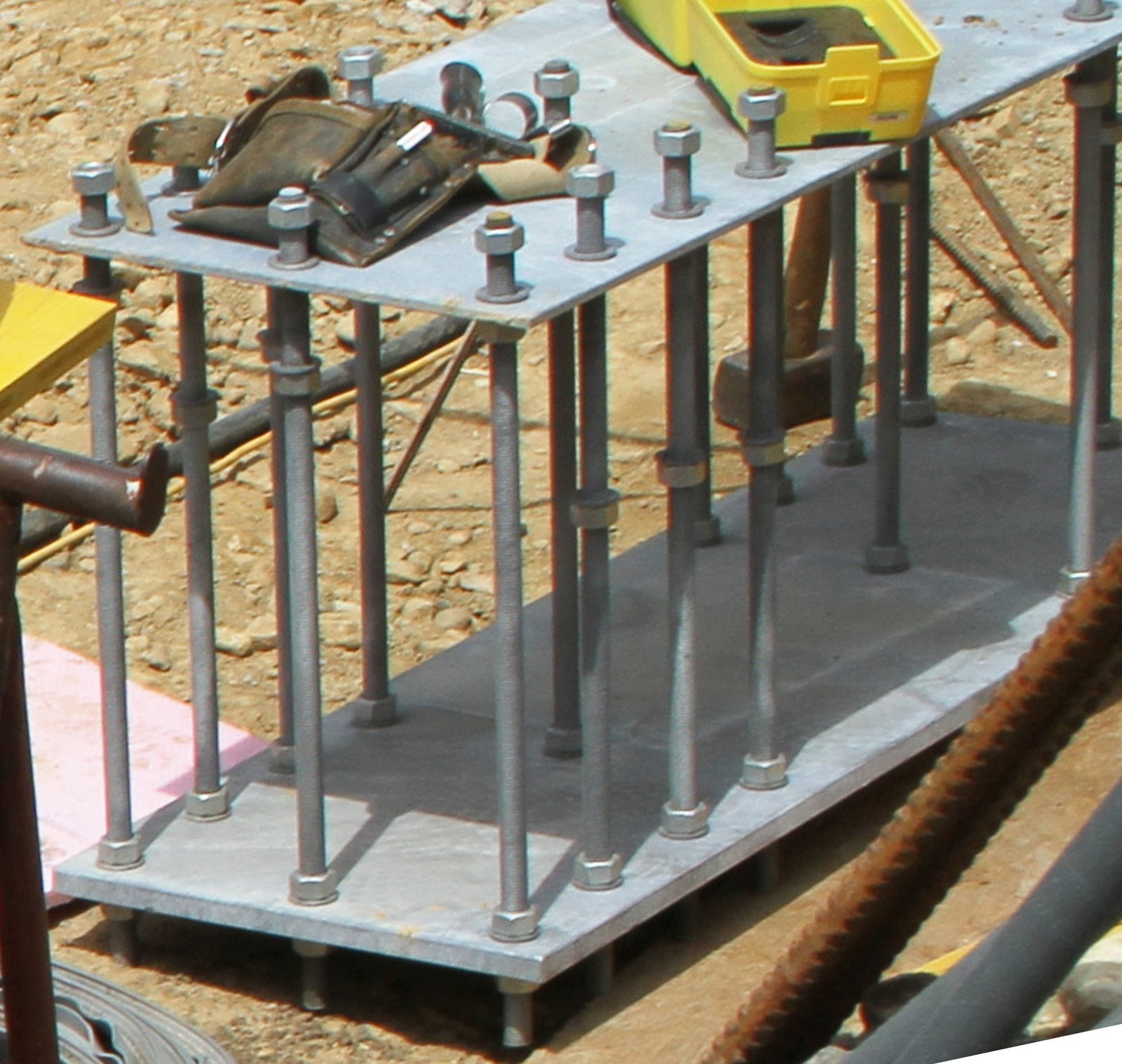

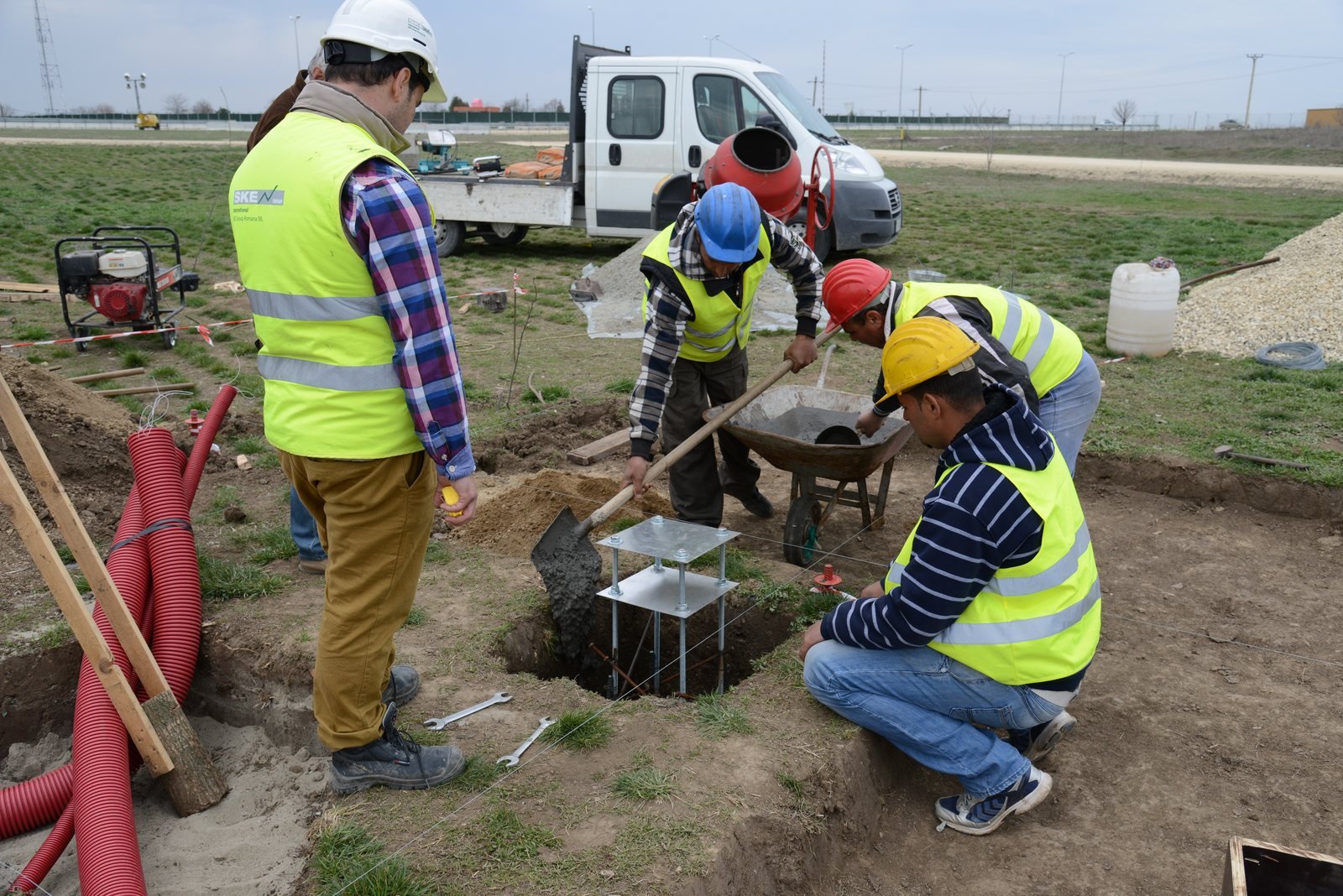

الصور السابقة لمراحل من هذه الواجهة: قالب يثبّت مجموعة مسامير في مواضعها قبل الصب، ثم فريق يركّب قاعدة خرسانية ومسامير التثبيت في حفرة بالموقع، ثم لوح قاعدة لعمود حديدي مربوط بصواميل فوق قاعدة. والقاسم المشترك أن مواضع المسامير تُثبت قبل الصب، ولا تُترك للتقدير بعده.
قاعدة مرتكزة أم مثبّتة؟
قرار مهم يتخذه المصمم هو نوع ارتكاز العمود عند القاعدة. ويذكر شرح الإطارات البوابية على Steel Construction Info أن القواعد المرتكزة ارتكازًا بسيطًا هي المستخدمة في معظم الحالات، وأن القاعدة المثبّتة التي تقاوم الدوران تجعل الأساس نفسه يقاوم العزم، وهذا يرفع تكلفة الأساسات بشكل ملحوظ. أي أن قرارًا في تصميم الهيكل يغيّر القواعد مباشرة، وهذا سبب آخر لتصميمهما معًا.
لماذا مواضع المسامير بهذه الحساسية؟
الأعمدة تُصنع في الورشة بثقوب في مواضع محددة، والمسامير تُثبت في الموقع داخل الخرسانة. فإذا لم تتطابق مواضعها ومناسيبها مع الثقوب، يُكتشف الخطأ عند وصول العمود، ويكون الإصلاح مكلفًا ومؤخرًا ويحتاج قرارًا من المصمم. ولا يقدّم هذا الدليل أي طريقة «لإصلاح» مسمار في غير موضعه، لأن الحل يتبع تقييم المصمم للحالة.
ولا نذكر هنا أقطارًا أو أطوالًا للمسامير، ولا أعماق تثبيت؛ فكلها تُحدد في التصميم بحسب القوى وتفاصيل القاعدة، وتُكتب في مخطط مسامير التثبيت المعتمد.

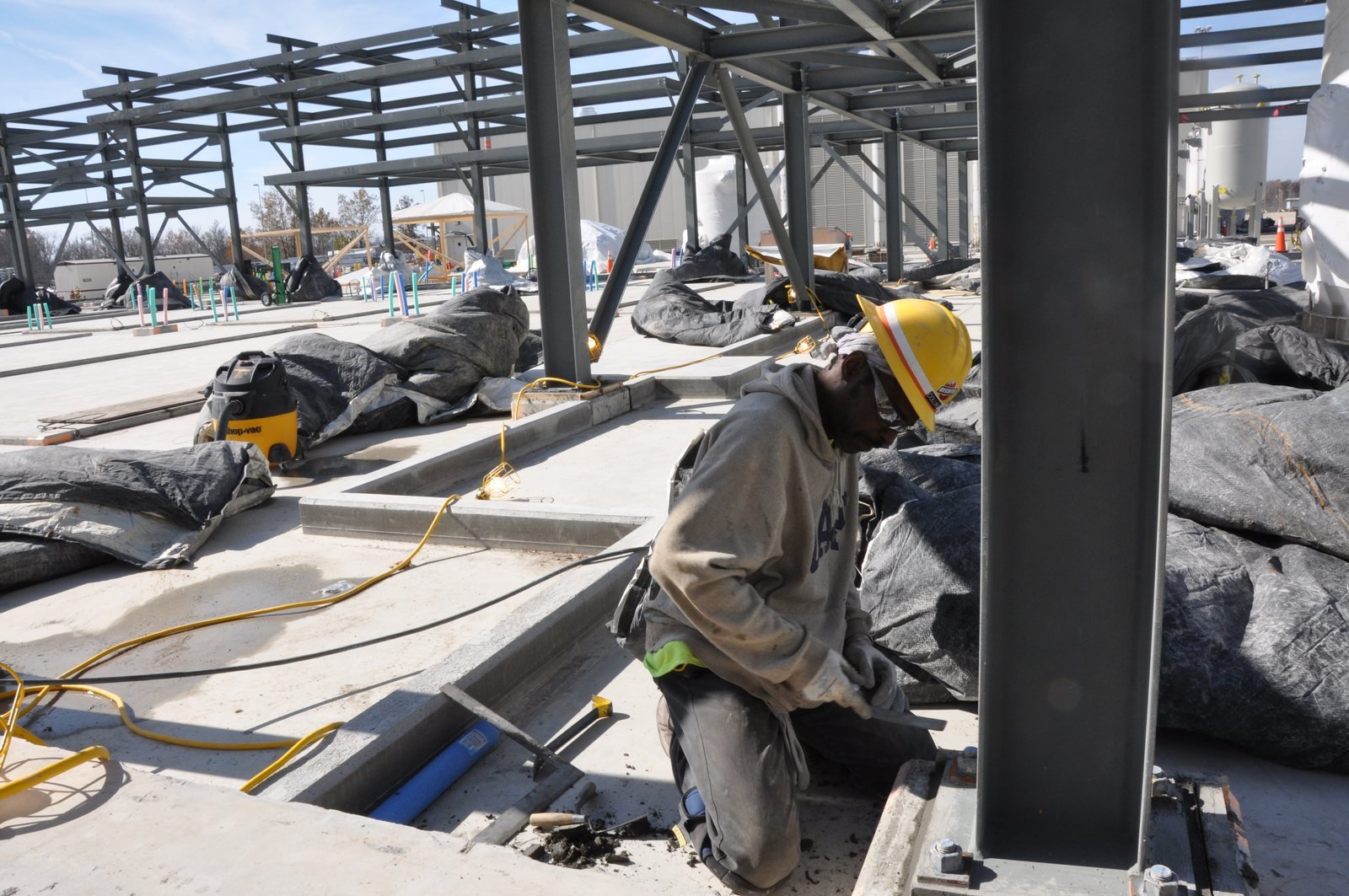

الصورة السابقة لعامل عند قاعدة عمود حديدي بعد تركيبه، يعمل على سطح الخرسانة حول لوح القاعدة. وهي نقطة الالتقاء نفسها التي تحدثنا عنها: لوح القاعدة فوق الخرسانة، والمسامير والصواميل تربطهما، وطبقة الحشو بينهما. وكل تفصيلة هنا تُنفذ بحسب المخطط المعتمد لا بالتقدير.
العامل 7: منسوب الموقع والمياه والتصريف والخدمات
القاعدة لا تعمل وحدها في الأرض؛ حولها مياه أمطار، وربما مياه جوفية، وتمديدات خدمات، وبلاطة أرضية، ومنسوب نهائي للموقع. وكل ذلك يؤثر في تصميمها وتنفيذها.
- منسوب البلاطة النهائي: يحدد ارتفاع رأس القاعدة ومستوى ألواح القواعد بالنسبة لأرضية المبنى.
- تصريف مياه الأمطار: الماء الذي يُصرَّف من السقف أو يتجمع عند الجدران يجب أن يُبعد عن القواعد، لأن الماء المتجمع حولها يؤثر في التربة والخرسانة والحديد.
- المياه الجوفية: إن وُجدت قريبة، فقد تؤثر في نوع القاعدة وطريقة الحفر والحماية.
- تمديدات الخدمات: الكهرباء والمياه والصرف التي تمر تحت البلاطة يجب ألا تتعارض مع القواعد، ويُخطط مسارها قبل الصب.
- قواعد المعدات: إن احتاجت معدات قواعد مستقلة، فيجب أن تُنسق مع قواعد الهيكل والبلاطة.

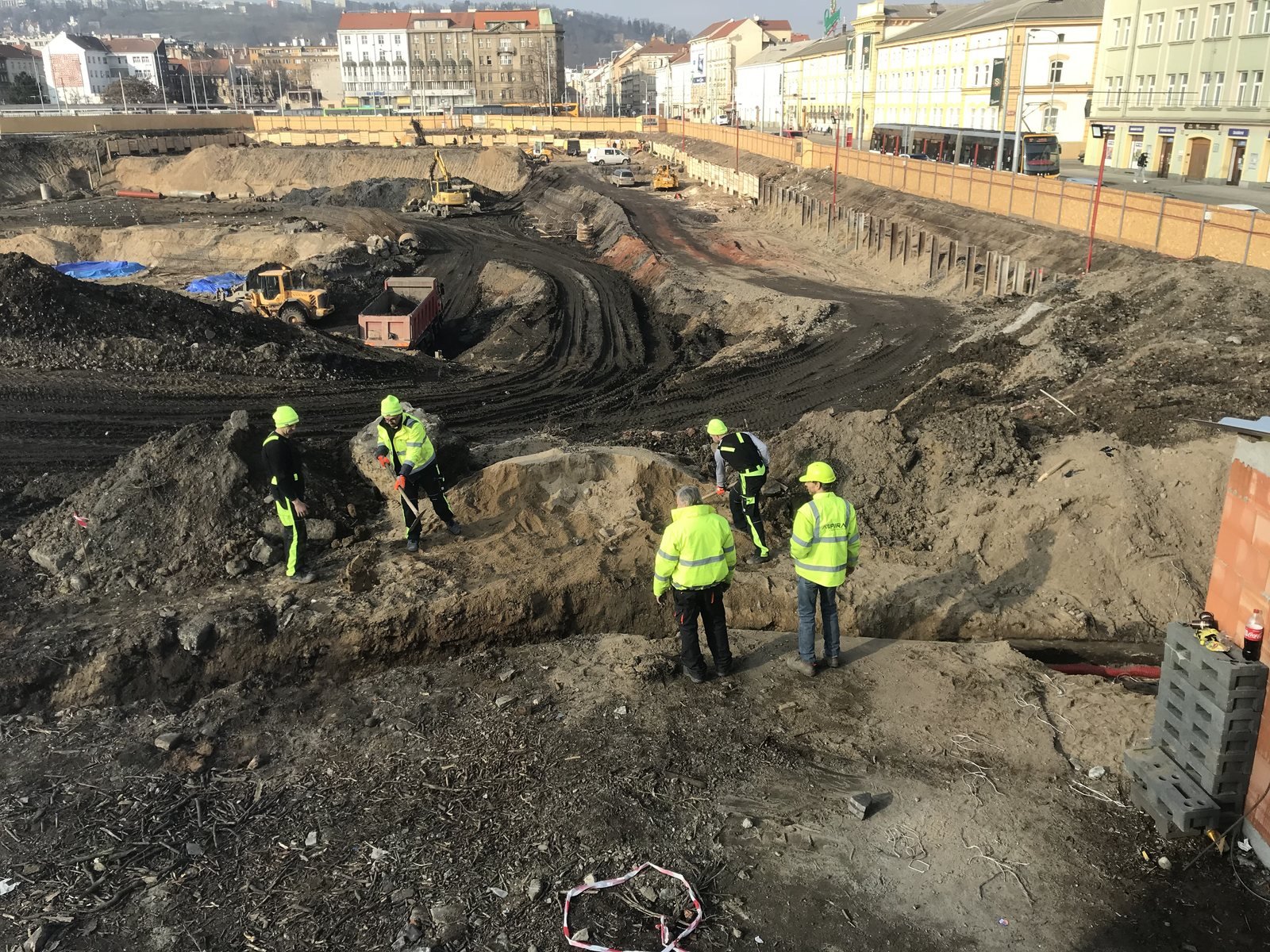

الصورة السابقة لموقع أعمال ترابية وتجهيز قبل التأسيس. وفي هذه المرحلة تحديدًا تُحسم المناسيب ومسارات التصريف والخدمات، لأن تعديلها بعد صب القواعد أصعب بكثير.
ومن المفيد أن يُنظر إلى التصريف كجزء من حماية القواعد على المدى الطويل. فالمزراب المسدود الذي يُسقط الماء عند قاعدة عمود، أو الأرضية الخارجية المائلة نحو المبنى، تصنع مشكلات تظهر بعد سنوات عند القواعد. وعلامات المشكلات عند قواعد الأعمدة بعد التشغيل مشروحة في العلامة الثامنة من صيانة الهناجر الحديدية.
العامل 8: التنفيذ والفحص قبل تركيب الهيكل
التصميم الجيد لا يكفي إن لم يُنفذ بدقة. وأكثر ما يحدد نجاح هذه المرحلة ليس القاعدة نفسها، بل الفحص قبل أن يبدأ تركيب الحديد. ويذكر شرح تركيب الهياكل الحديدية على Steel Construction Info أن على فريق التركيب قبل البدء أن يتأكد من أن الأساسات مناسبة وآمنة لبدء التركيب، وأن الضبط يشمل التأكد من أن قواعد الأعمدة على خط ومستوى صحيحين وأن الأعمدة رأسية.
ومن البنود التي تُفحص عادةً قبل التركيب، بحسب ما تحدده المواصفة والمخططات:
- التوقيع: مطابقة مواقع القواعد ومحاورها لمخطط القواعد.
- مواضع مسامير التثبيت ومناسيبها وبروزها مقابل مخطط المسامير.
- مناسيب رؤوس القواعد بالنسبة لمنسوب الأرضية النهائي.
- جاهزية الخرسانة بحسب ما يحدده المصمم أو المواصفة قبل التحميل عليها.
- سلامة المسامير من التلف أو الانحناء، وسلامة أسنانها.
- التوثيق: سجل مكتوب بنتائج الفحص وأي ملاحظات قبل التسليم لفريق التركيب.

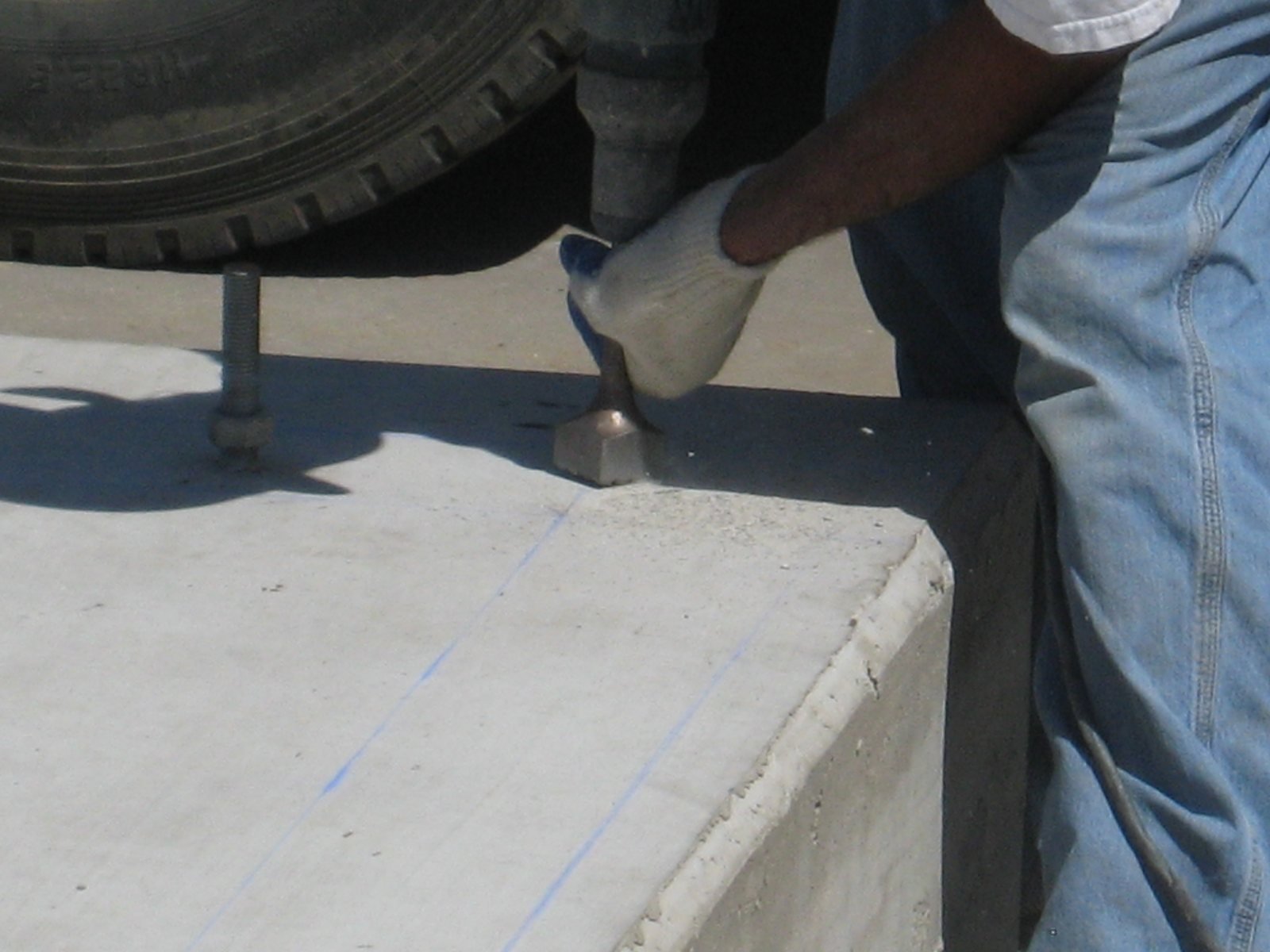

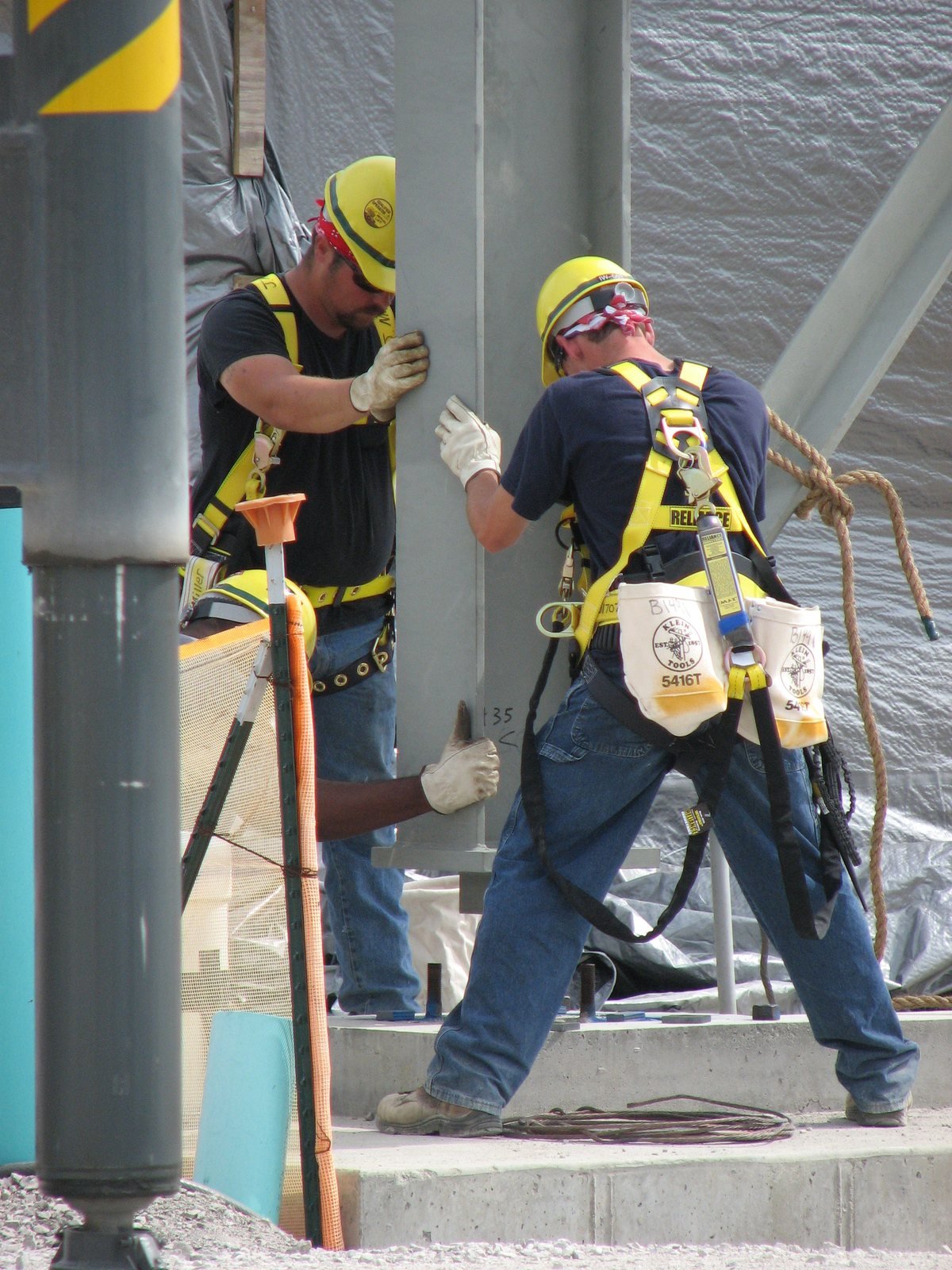

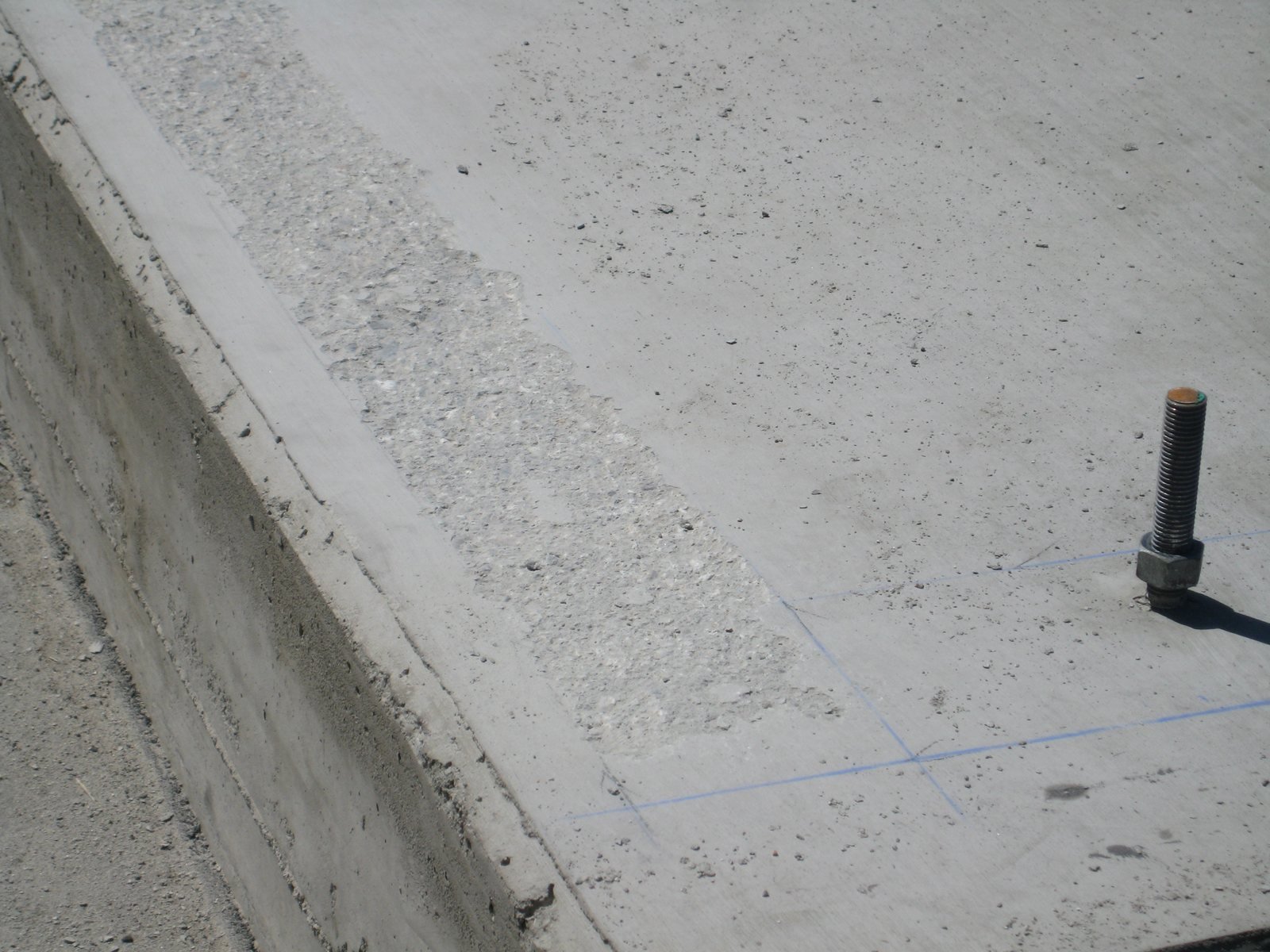

الصور السابقة لمراحل تسبق التركيب وتليه مباشرة: سطح قاعدة خرسانية عليه علامات توقيع ومسمار تثبيت، وعامل يجهّز سطح القاعدة قبل طبقة الحشو، ثم عمال يضبطون عمودًا حديديًا عند قاعدته. وكل صورة منها نقطة فحص يُطلب ما يثبتها.
والفيديو التالي من القناة الرسمية لجمعية مصنّعي المباني المعدنية (MBMA)، ويعرض بتصوير متسارع مراحل إنشاء مبنى معدني من القواعد إلى الهيكل والكسوة:
لاحظ في بداية الفيديو أن القواعد وأرضية المبنى تسبق كل شيء، وأن الأعمدة تبدأ بالارتفاع فوقها مباشرة. هذا التسلسل هو ما يجعل أي خطأ في القواعد يظهر عند أول عمود.
ولا يقدّم هذا الدليل سماحيات رقمية لمواضع المسامير أو المناسيب؛ فهي تُحدد في المواصفة المعتمدة للمشروع وبحسب المعايير التي يتبعها المصمم والمورّد. والمهم أن يكون هناك فحص مكتوب قبل التركيب، وأن يُوقّع عليه من يتسلم القواعد ومن سلّمها.
وبعد التركيب يبقى التقاء العمود بالقاعدة نقطة تستحق نظرة أخيرة قبل الكسوة: هل الصواميل مركّبة كما في المخططات؟ هل نُفذت طبقة الحشو تحت لوح القاعدة بحسب المواصفة؟ وهل العمود رأسي كما يجب؟ فهذه النقطة لن تكون ظاهرة بالسهولة نفسها بعد اكتمال الأرضية والجدران.
تريد أن تبدأ قواعد الهنجر على معطيات صحيحة؟
أرسل لنا موقع الأرض والأبعاد والاستخدام وأي تقرير تربة متاح، ونوضح لك ما يحتاجه تصميم القواعد قبل التنفيذ وما يجب أن يشمله العرض.
القواعد في الجدول الزمني للمشروع
من أسباب سرعة البناء الحديدي أن الهيكل يُصنع في الورشة بينما تُنفذ القواعد في الموقع. لكن هذا التوازي له شرط: أن تكون القواعد جاهزة ومفحوصة حين يصل الحديد. فإن وصل الهيكل قبل جاهزية القواعد انتظر في الموقع معرّضًا للتلف، وإن جهزت القواعد قبل اعتماد تصميم الهيكل كان هناك خطر أن تتغير مواضع المسامير بعد الصب.
ولهذا فإن الترتيب الصحيح يبدأ باعتماد تصميم الهيكل وقوى أعمدته ومخطط مساميره، ثم تصميم القواعد عليها، ثم التنفيذ والفحص، ثم وصول الحديد. والمدة التي تحتاجها الخرسانة قبل التحميل عليها يحددها المصمم أو المواصفة، ويجب أن تدخل في الجدول الزمني من البداية لا أن تُكتشف عند وصول الرافعة. وتسلسل المراحل كاملًا مشروح في مراحل بناء الهنجر.
أنواع القواعد: مفاهيم لا «قاعدة قياسية»
يسأل كثيرون: «ما نوع القاعدة المستخدم في الهناجر؟» والجواب الصادق أنه لا توجد قاعدة قياسية تصلح لكل هنجر. الاختيار يتبع التربة والأحمال وظروف الموقع، ويقرره المصمم. لكن من المفيد أن تعرف المفاهيم الشائعة حتى تفهم ما يقترحه المصمم:
| المفهوم | الفكرة العامة | متى يُطرح عادةً |
|---|---|---|
| قواعد منفصلة | قاعدة مستقلة تحت كل عمود | حين تكون التربة مناسبة والأحمال موزعة على أعمدة متباعدة |
| قواعد مشتركة أو شريطية | قاعدة تجمع أكثر من عمود أو تمتد تحت صف منها | حين تتقارب الأعمدة أو تتداخل القواعد المنفصلة |
| لبشة | بلاطة خرسانية واسعة تحمل المبنى كله أو جزءًا كبيرًا منه | حين تكون التربة ضعيفة نسبيًا أو الأحمال كبيرة ومتقاربة |
| أساسات عميقة | عناصر تنقل الحمل إلى طبقات أعمق، مثل الخوازيق | حين تكون الطبقات السطحية غير مناسبة للتحميل |
| ميدات الربط | جسور خرسانية تربط بين القواعد | حين يحتاج التصميم ربط القواعد أو مقاومة قوى بينها |
ولاحظ أن الجدول لا يذكر أبعادًا ولا يرتب الأنواع من الأفضل إلى الأسوأ. فالقاعدة المنفصلة ليست «أقل» من اللبشة، والأساسات العميقة ليست «أقوى» بالضرورة؛ كل منها جواب عن ظروف تربة وأحمال محددة. والصور التالية أمثلة على هذا التنوع في مشاريع مختلفة:

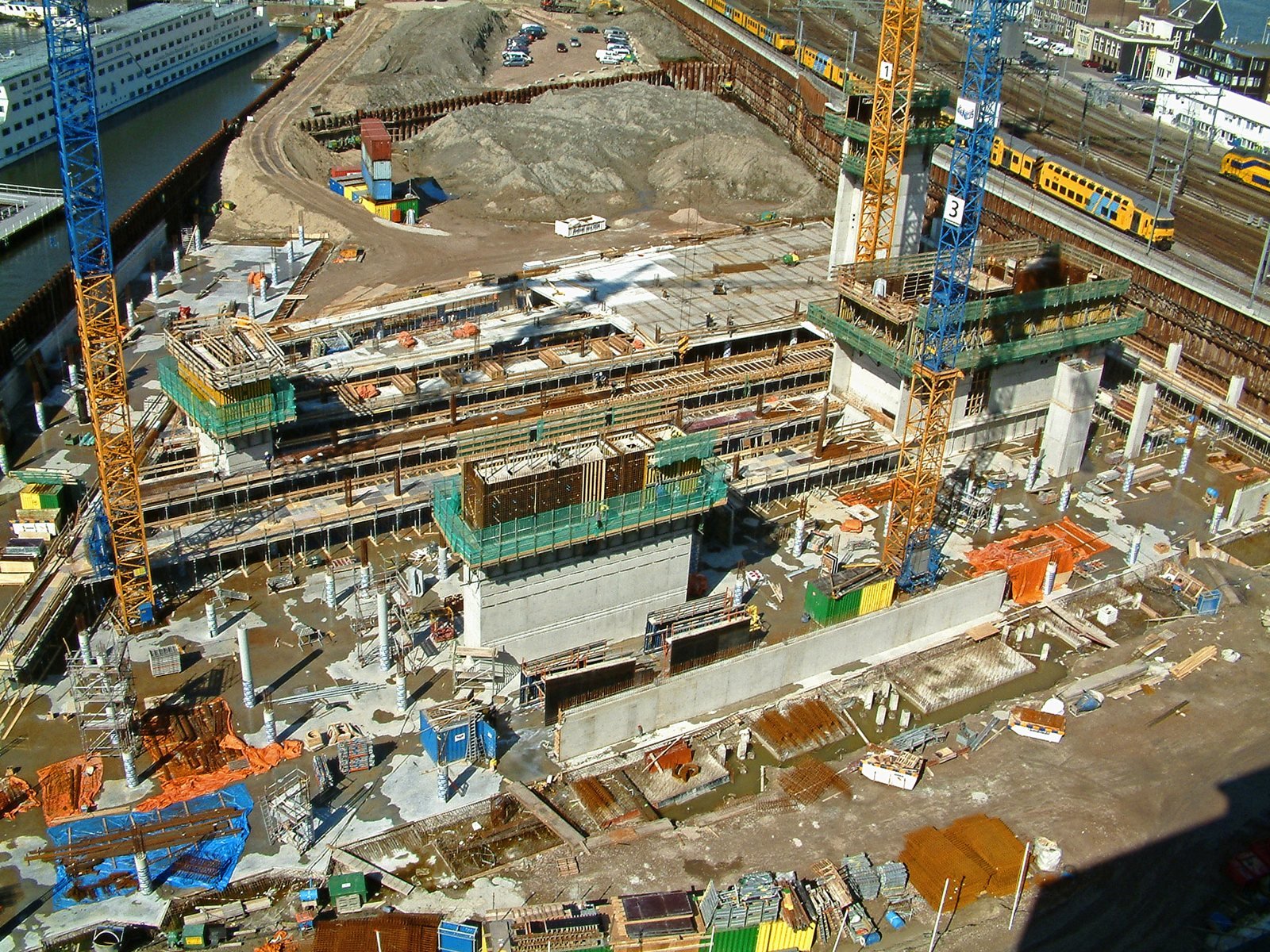

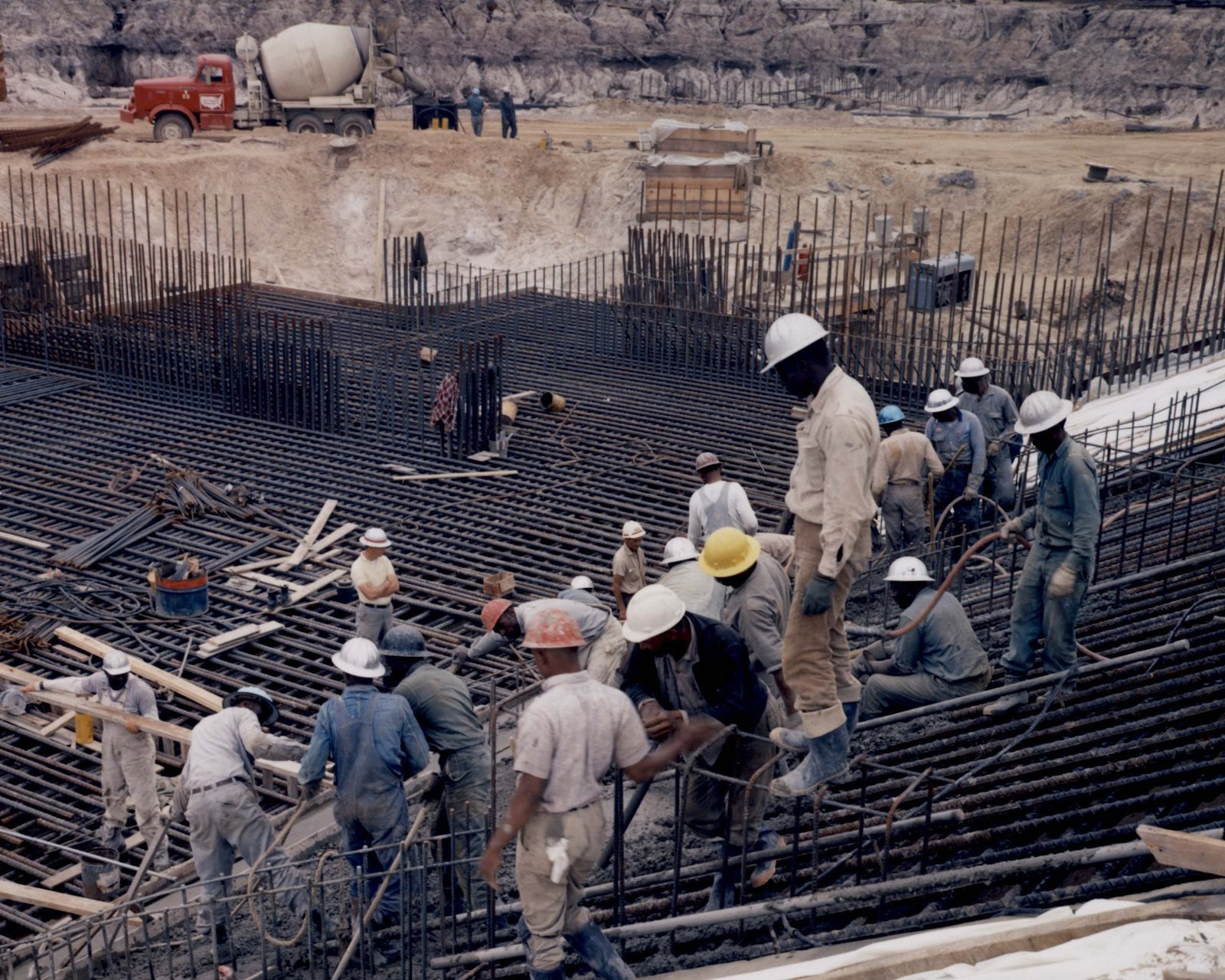

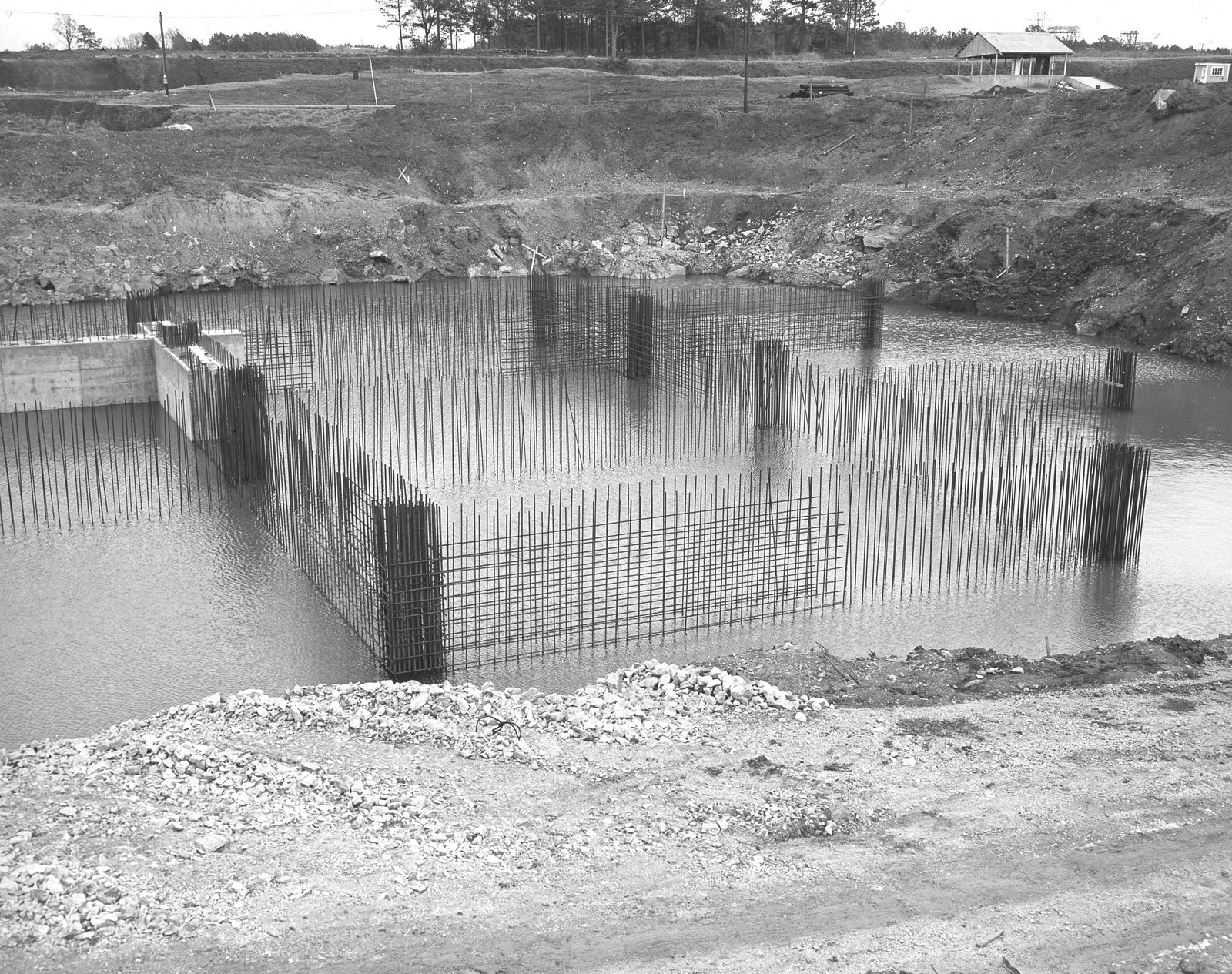

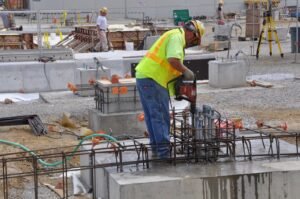

الصور السابقة لأعمال تأسيس في مشاريع مختلفة: تسليح قواعد وجدران داخل حفرية، وفريق يعمل على شبكة تسليح واسعة لأساس كبير، ثم حفرية عميقة لمشروع كبير تُنفذ فيها الأساسات على مراحل. وهي أمثلة توضيحية على تنوع الأساسات، لا على ما يحتاجه هنجرك تحديدًا.
وقد يجمع المشروع الواحد أكثر من مفهوم: قواعد منفصلة لمعظم الأعمدة، وقواعد مختلفة للأعمدة المربوطة أو أعمدة البوابات، وقواعد مستقلة للمعدات. ولا يصح أن يُختار نوع القاعدة قبل معرفة التربة والأحمال، ولا أن يُنقل من مشروع آخر لأنه «نجح هناك».
القواعد والبلاطة الأرضية: علاقة يجب أن تُفهم
في الهنجر عنصران خرسانيان مختلفان كثيرًا ما يُخلط بينهما: القواعد التي تحمل الأعمدة، والبلاطة الأرضية التي يمشي عليها الناس وتتحرك عليها المعدات وتُركَّب عليها الرفوف. ولكل منهما وظيفة وتصميم، والعلاقة بينهما قرار يتخذه المصمم.
- الوظيفة: القاعدة تحمل حمل العمود المركّز وتنقله إلى الأرض، والبلاطة تحمل ما يوضع عليها مباشرة من مخزون ومعدات وحركة.
- الترابط: قد تُفصل البلاطة عن القواعد بفواصل حتى لا تنتقل حركة إحداهما إلى الأخرى، وقد تُربط بها في بعض التفاصيل التي يحددها التصميم، كتلك التي تساعد على مقاومة الدفع الأفقي عند قواعد الإطارات.
- التوقيت: قد تُصب البلاطة قبل تركيب الهيكل أو بعده، بحسب ترتيب العمل، وهذا يؤثر في حماية المسامير والقواعد أثناء التنفيذ.
- الاستخدام: رفوف عالية أو رافعات شوكية ثقيلة أو معدات تحتاج بلاطة مصممة لها، وقد تحتاج المعدات قواعد مستقلة داخل البلاطة.
والخطأ الشائع أن يُصمَّم الهيكل والقواعد بعناية ثم تُعامل البلاطة كأنها «صبة أرضية» عادية. فالبلاطة التي تتشقق تحت الرفوف أو تهبط عند ممرات الرافعات تعطّل التشغيل اليومي، وإصلاحها داخل مبنى عامل أصعب كثيرًا من تصميمها صحيحًا من البداية. والأرضية بحسب النشاط مشروحة في مواصفات الهناجر حسب الاستخدام.
قواعد الهناجر في ظروف المملكة
تتنوع ظروف المواقع في المملكة كثيرًا بين منطقة وأخرى، وبعض هذه الظروف يؤثر في القواعد تحديدًا. والمقصود هنا التنبيه إلى ما يستحق السؤال، لا الحكم على موقع بعينه:
- التربة الرملية أو المردومة: قد تبدو متماسكة على السطح، لكن سلوكها تحت الحمل يحتاج فحصًا، خصوصًا في الأراضي التي رُدمت حديثًا.
- المواقع الساحلية: قد يقترب منسوب المياه الجوفية من السطح، وقد تحتوي التربة أو المياه على أملاح تؤثر في الخرسانة والتسليح، فيحتاج ذلك مواصفة خرسانة وحماية مناسبة يحددها المصمم.
- مجاري السيول والأودية: الأرض القريبة من مجرى ماء موسمي تحتاج اهتمامًا بالمنسوب والتصريف وحماية القواعد من التعرية.
- الحرارة أثناء التنفيذ: صب الخرسانة ومعالجتها في الطقس الحار يحتاج إجراءات تحددها المواصفة حتى تصل الخرسانة إلى جودتها المطلوبة.
ولا تعني هذه القائمة أن كل موقع يواجه هذه المسائل، بل أن تقرير التربة وزيارة الموقع هما ما يحدد أيها يخص مشروعك. والجهات المختصة واشتراطاتها في المملكة مشروحة في اشتراطات بناء الهناجر والمستودعات، وما يتغير في المواقع الساحلية مذكور فيها أيضًا.
القواعد والتوسعة المستقبلية
حين يُخطط لتوسعة الهنجر لاحقًا — بإضافة خلايا على طوله أو بحر بجانبه — فإن القواعد عند الواجهة التي سيُمدد منها تستحق تفكيرًا مسبقًا. فالعمود الطرفي اليوم قد يصبح عمودًا داخليًا غدًا يحمل أكثر، وقاعدته قد لا تكفي لذلك إن صُممت للحالة الطرفية فقط.
ولهذا فإن ذكر احتمال التوسعة للمصمم في البداية يسمح له بأن يقرر: هل تُصمم قواعد هذه الواجهة للحالة المستقبلية؟ أم تُترك مساحة لقواعد جديدة بجوارها؟ وأيًا كان القرار، فإنه أسهل وأوفر قبل الصب منه بعده. وأي توسعة على مبنى قائم تحتاج تقييم القواعد القائمة ضمن تقييم الهيكل كله.
قواعد هنجر قائم: متى تحتاج تقييمًا؟
في الهناجر القائمة، تظهر مشكلات القواعد غالبًا بشكل غير مباشر: شرخ في الخرسانة حول قاعدة عمود، أو صدأ متقدم عند مسامير التثبيت، أو باب بدأ ينحرف عن استقامته، أو هبوط في البلاطة قرب الأعمدة. وأي من هذه العلامات يستحق تقييمًا هندسيًا، لا معالجة سطحية.
ومن الأمور التي لا تُنفَّذ دون تقييم: إضافة أحمال جديدة على أعمدة قائمة، أو تركيب رافعة، أو إضافة مستوى علوي، أو الحفر بجوار القواعد القائمة لتمديدات أو قواعد جديدة. فالحفر بجانب قاعدة قائمة قد يضعف التربة التي تحملها. وما يفعله صاحب المنشأة هو التوثيق واستدعاء مهندس إنشائي، لا الإصلاح الذاتي. وعلامات المشكلات في الهيكل والقواعد مشروحة في صيانة الهناجر الحديدية.
هل سعر القواعد يدخل في سعر الهنجر؟
هذا من أكثر ما يُسأل عنه، والجواب: يعتمد على العرض. بعض العروض تشمل القواعد والبلاطة، وبعضها يستثنيها ويذكر الهيكل والكسوة فقط، وبعضها يشمل القواعد ويستثني البلاطة أو فحص التربة أو أعمال الحفر والردم. ولهذا لا يصح مقارنة عرضين دون معرفة ما يشمله كل منهما في هذا البند تحديدًا.
وتكلفة القواعد نفسها تختلف كثيرًا بحسب التربة والأحمال ونوع القاعدة ومنسوب المياه وطبيعة الموقع، ولا يقدّم هذا الدليل أرقامًا لها. وما يدخل في سعر الهنجر كاملًا وكيف تقرأ العروض بندًا ببند مشروح في أسعار الهناجر وما يدخل في سعر المتر.
ماذا تطلب قبل تنفيذ القواعد؟
قبل أن يبدأ الحفر، اطلب أن تكون المستندات التالية جاهزة ومعتمدة:
| المستند | لماذا يهم |
|---|---|
| تقرير التربة | أساس تصميم القواعد بدل الافتراض |
| قوى الأعمدة من مصمم الهيكل | ما تحتاج القاعدة أن تحمله وتقاومه |
| مخطط القواعد المعتمد | مواقعها وأنواعها وتفاصيلها |
| مخطط مسامير التثبيت | مواضعها وأقطارها وبروزها كما يحددها التصميم |
| مناسيب الموقع والبلاطة | يحدد رؤوس القواعد بالنسبة للأرضية |
| مسارات الخدمات تحت البلاطة | تمنع التعارض مع القواعد |
| إجراء الفحص قبل التركيب | من يفحص، وماذا، وكيف يُوثّق |
ومن المفيد أن تسأل: من سيتسلم القواعد من مقاول الخرسانة لصالح مقاول الحديد إن كانا جهتين مختلفتين؟ فنقطة التسليم بين الفريقين هي حيث تضيع المسؤولية أحيانًا.
كيف تقرأ مخطط القواعد ومخطط المسامير دون أن تكون مهندسًا؟
لا يحتاج صاحب المشروع إلى مراجعة الحسابات، لكنه يستطيع أن يتأكد من أن المخططات تجيب عن الأسئلة الصحيحة. وعند استلام مخطط القواعد ومخطط مسامير التثبيت، انظر إلى ما يلي:
- المحاور والترقيم: هل لكل قاعدة رقم أو رمز يطابق رقم العمود في مخططات الهيكل؟
- أنواع القواعد: هل يميّز المخطط بين قواعد الأعمدة العادية وقواعد الأعمدة المربوطة وأعمدة البوابات والواجهات؟
- مخطط المسامير: هل يذكر عدد المسامير ومواضعها بالنسبة لمحاور الأعمدة، وبروزها فوق الخرسانة؟
- المناسيب: هل يذكر منسوب رأس كل قاعدة بالنسبة لمنسوب الأرضية النهائي؟
- الملاحظات العامة: هل يذكر مواصفة الخرسانة والتسليح ومتطلبات المعالجة والحماية كما يحددها المصمم؟
- المرجعية: هل يذكر المخطط أنه مبني على تقرير تربة محدد وعلى قوى أعمدة من مصمم الهيكل؟
إذا وجدت أن المخطط لا يميّز بين القواعد إطلاقًا، أو لا يذكر المرجع الذي بُني عليه، فاسأل. ليس لأنك ستراجع التصميم، بل لأن هذه علامات تساعدك على معرفة أن التصميم بُني على معطيات مشروعك.
أسئلة تطرحها على مصمم القواعد
- ما تقرير التربة الذي اعتمدت عليه، ومتى أُعد؟
- هل استلمت قوى الأعمدة من مصمم الهيكل، وهل تشمل الرفع والقوى الأفقية؟
- لماذا اخترت هذا النوع من القواعد لمشروعي؟
- هل تختلف قواعد الأعمدة المربوطة وأعمدة البوابات عن غيرها؟
- كيف تتعامل القواعد مع منسوب المياه وتصريف الموقع؟
- هل روعيت التوسعة المستقبلية في الواجهة المحتملة؟
- ما الذي يجب أن يُفحص قبل تركيب الحديد، ومن يوقّع عليه؟
والمصمم الجاد يرحّب بهذه الأسئلة، لأنها تُظهر أن صاحب المشروع يفهم أن القاعدة جزء من المبنى، لا بند يُنفذ على عجل قبل وصول الحديد.
أخطاء شائعة في قواعد الهناجر
تنفيذ القواعد قبل اعتماد تصميم الهيكل
صب القواعد قبل معرفة قوى الأعمدة ومواضع المسامير النهائية يعني المراهنة على أن التصميم لن يتغير. وأي تغيير بعد ذلك مكلف.
الاستغناء عن فحص التربة
القاعدة المصممة على قيمة تحمّل مفترضة قد تكون أكبر من الحاجة فتكلّف بلا داعٍ، أو أصغر منها فتعرّض المبنى للهبوط أو الشروخ.
نقل قاعدة من مشروع آخر
«هذه القاعدة نجحت في هنجر الجيران» ليست تصميمًا. التربة والبحر والارتفاع والأحمال قد تختلف بين مشروعين متجاورين.
إهمال قوى الرفع والدفع الأفقي
التفكير في القاعدة كحامل لوزن المبنى فقط يتجاهل الرياح التي قد ترفع المبنى، والدفع الأفقي عند قواعد الإطارات. وهذه القوى تحكم تصميم بعض القواعد أكثر من الوزن.
عدم فحص مواضع المسامير قبل الصب
خطأ صغير في موضع مسمار يُكتشف بعد أسابيع عند وصول العمود، ويكلّف أضعاف ما يكلفه فحص بسيط قبل الصب.
تجاهل التصريف حول القواعد
الماء المتجمع حول قواعد الأعمدة بفعل تصريف سيئ يصنع مشكلات تظهر بعد سنوات، في مكان يصعب الوصول إليه وإصلاحه.
مراجع فنية
المراجع التالية مصدر للمعلومات الفنية العامة في هذه الصفحة، ونُقلت منها المبادئ دون أرقام. لا تغني عن تقرير التربة ولا عن التصميم الهندسي المعتمد للقواعد ولا عن اشتراطات الجهات المختصة.
- الأسئلة الفنية — Ceco Building Systems — تقسيم المسؤولية بين مورّد الهيكل ومهندس الأساسات، ومسامير التثبيت وتسليح القاعدة.
- قواعد الأعمدة في الوصلات البسيطة — Steel Construction Info — لوح القاعدة ومسامير التثبيت وطبقة الحشو، والرفع والقص في الخلايا المربوطة.
- الإطارات البوابية — Steel Construction Info — القواعد المرتكزة والمثبّتة وأثرها على الأساسات.
- تركيب الهياكل الحديدية — Steel Construction Info — التأكد من جاهزية الأساسات وضبط القواعد قبل التركيب.
- الفيديوهان في هذه الصفحة من القناة الرسمية لجمعية مصنّعي المباني المعدنية (MBMA)، وهما مصدر خارجي تعليمي عام.
الأسئلة الشائعة
كيف يتم تصميم قواعد الهناجر؟
يصممها مهندس بناءً على تقرير التربة، والقوى التي تصل من كل عمود كما يحددها مصمم الهيكل، وأبعاد الهنجر وبحوره وارتفاعه، وقوى الرياح والرفع، وشبكة الأعمدة والفتحات، ومناسيب الموقع والتصريف. ولا تُصمم من جدول عام.
هل كل هنجر يحتاج نفس نوع القواعد؟
لا. نوع القاعدة يتبع التربة والأحمال وظروف الموقع. قد تناسب قواعد منفصلة مشروعًا، ويحتاج مشروع آخر قواعد مشتركة أو لبشة أو أساسات عميقة، وقد يجمع المشروع الواحد أكثر من نوع.
هل مساحة الهنجر تحدد حجم القاعدة؟
ليس مباشرة. البحر والارتفاع وتباعد الإطارات والأحمال والتربة هي ما يحدد القاعدة. وهنجران بالمساحة نفسها قد يحتاجان قواعد مختلفة تمامًا.
هل التربة تؤثر على قواعد الهنجر؟
نعم، وبشكل أساسي. قدرة الأرض على التحمل وطبيعة طبقاتها ومنسوب المياه فيها تحدد نوع القاعدة وأبعادها. ولهذا يُعتمد على تقرير التربة لا على الافتراض.
ما علاقة ارتفاع الهنجر بالقواعد؟
الارتفاع الأكبر يزيد أثر الرياح على الجدران، فيزيد العزم والقوى الأفقية عند قواعد الأعمدة، وقد يؤثر في تصميم قواعد الخلايا المربوطة.
ما وظيفة مسامير التثبيت (Anchor Bolts)؟
تربط لوح قاعدة العمود بالقاعدة الخرسانية، وتثبّت العمود أثناء التركيب، وتقاوم قوى الرفع والقص في الحالات التي يحددها التصميم. ومواضعها وأقطارها وأطوالها تُحدد في مخطط المسامير المعتمد.
هل يمكن تنفيذ القواعد قبل التصميم؟
لا يُنصح بذلك. القواعد تحتاج قوى الأعمدة ومواضع المسامير من تصميم الهيكل، ونتائج التربة من الموقع. وتنفيذها قبل ذلك يعني افتراضات قد تحتاج تعديلًا مكلفًا.
هل قواعد هنجر دورين تختلف؟
غالبًا نعم، لأن الأعمدة التي تحمل المستوى العلوي تنقل أحمالًا أكبر، وقد يضيف المستوى العلوي أعمدة داخلية بقواعدها الخاصة.
هل سعر القواعد يدخل في سعر الهنجر؟
يعتمد على العرض. بعض العروض تشمل القواعد والبلاطة، وبعضها يستثنيها أو يستثني فحص التربة أو الحفر والردم. ولهذا يجب معرفة ما يشمله كل عرض في هذا البند قبل المقارنة.
متى يتم فحص القواعد قبل تركيب الحديد؟
قبل أن يبدأ تركيب الأعمدة، بعد اكتمال القواعد وجاهزيتها بحسب ما يحدده المصمم. ويشمل الفحص مواقع القواعد ومواضع المسامير ومناسيبها وبروزها وسلامتها، ويُوثّق كتابةً.
ما الفرق بين القاعدة المرتكزة والمثبّتة؟
القاعدة المرتكزة ارتكازًا بسيطًا تسمح بدوران محدود للعمود عند القاعدة وهي الأكثر استخدامًا، أما المثبّتة فتقاوم الدوران وتجعل الأساس يقاوم العزم، فترتفع تكلفة الأساسات. والاختيار قرار تصميم إنشائي.
من يصمم قواعد الهنجر: مورّد الهيكل أم مهندس الأساسات؟
في كثير من الحالات يقدّم مورّد الهيكل قوى الأعمدة ومواضع المسامير، ويصمم مهندس الأساسات القواعد على أساسها وعلى نتائج التربة. والمهم أن يُحدد ذلك كتابةً من البداية.
الخطوة التالية
قبل أن تسأل عن حجم القواعد أو تكلفتها، تأكد من ثلاثة أشياء: أن هناك تقريرًا للتربة، وأن قوى الأعمدة ومخطط المسامير ستصل من مصمم الهيكل، وأن هناك فحصًا مكتوبًا قبل تركيب الحديد. هذه الثلاثة تحمي أهم عنصر في المبنى من الافتراض.
وفي مؤسسة الشمراني للمقاولات العامة نسعّر الهنجر من المواصفة لا من رقم عام، ونوفّر ألواح الساندوتش بانل والصوف الصخري ضمن نطاق التنفيذ. لتفاصيل النطاق وطلب عرض سعر لإنشاء هنجر أو مستودع، انتقل إلى صفحة الخدمة.
